Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1950



Výrobce: Tesla Pardubice n. p.



Elektronky: ECH21, EF22, EF22, EBL21, EM11, EF22, EBL1, EBL1, AZ12



Popis: Šestiokruhový superhet s vestavěným gramofonem, mikrofonem a výkonovým

           zesilovačem, napájený ze střídavé sítě.





Vlnové rozsahy:  KV1 13,7 - 42,5 m

                            KV2: 42,2 - 130,8 m

                            SV: 187 - 587,1 m

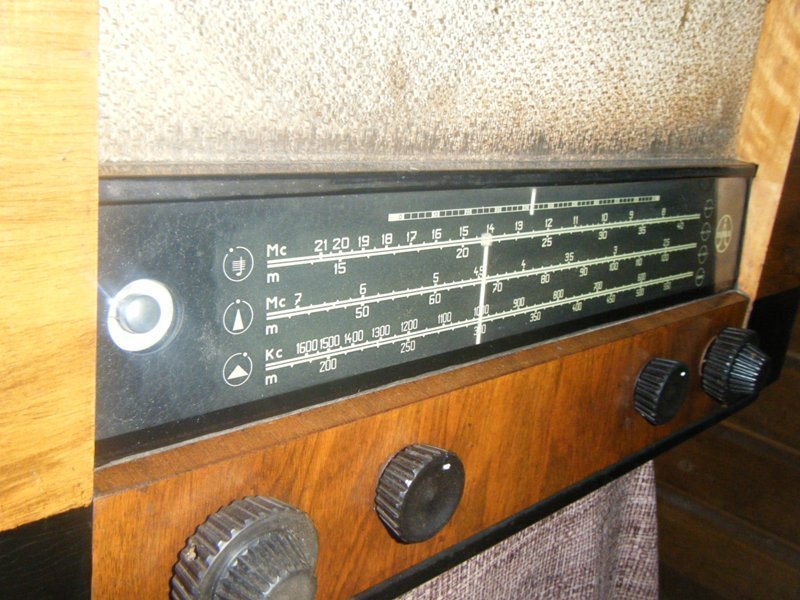

Dřevěná skříň 645 x 485 x 360 mm, skleněná stupnice pouze s cejchováním v metrech i kHz a MHz, beze jmen vysílačů. Gramofonový prostor vybaven osvětlením.



Vestavěný kontrolní reproduktor průměru 200 mm, jednorychlostní gramofon (78 ot. / min) s krystalovou přenoskou, krystalový mikrofon s výklopným stojánkem, výstup 100 V pro externí reproduktorový rozvod, magické oko, třístupňový přepínač šířky pásma a barvy zvuku, pásmové ladění na KV. Výstupní výkon přijímače 3 W, výkonového zesilovače 8 W. Napájení ze sítě 110, 125, 145, 200, 220, 245 V, příkon asi 130 W v plném provozu.



Exportní verze malé rozhlasové ústředny, s tropickým KV rozsahem místo dlouhých vln a s odlišnou stupnicí.

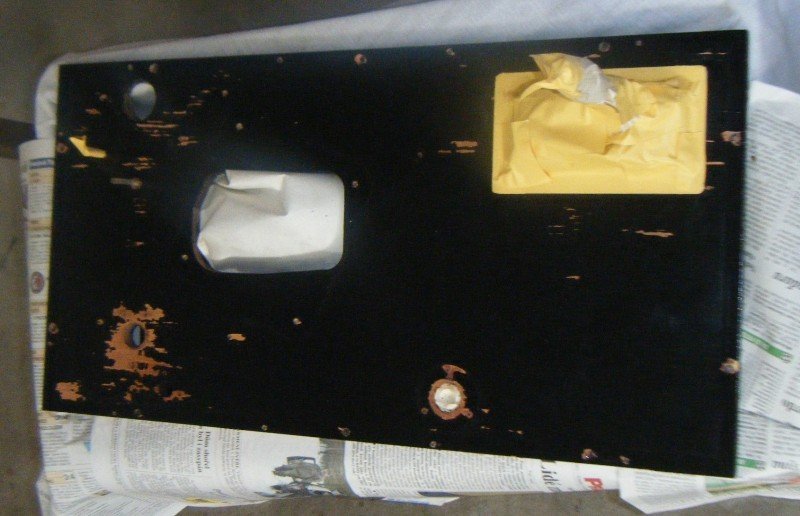

Gramorádio je funkční.Vyměněny skoro všechny svitkové kondenzátory(byly použity původní pouzdra), vrácení původních  2x EBL1 místo 2x EBL21 v koncovém zesilovači,vyčištěny kontakty vlnového přepínače a tónové clony.Špatný kontakt v patici pro AZ12,chyběla napájecí šňůra. Vzhledem k množství drátů jsem nechtěl šasi vyndávat ze skříně.Rádio se mi podařilo zprovoznit bez vyndání,bohužel během testování spadlo lanko ladění,takže jsem ho nakonec musel stejně alespoň částečně vyndat.Povrchová úprava byla  v pořádku,přelakoval jsem jen horní víko a prostor gramofonu a ovládacího panelu(tam musela jít původní barva dolů protože se loupala).
Krátké video
ZDE

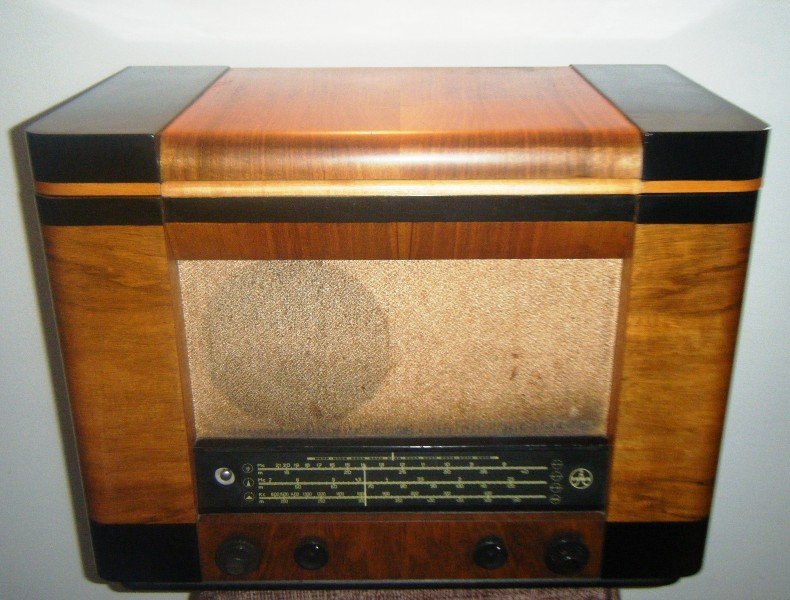

Snímek 212.jpg

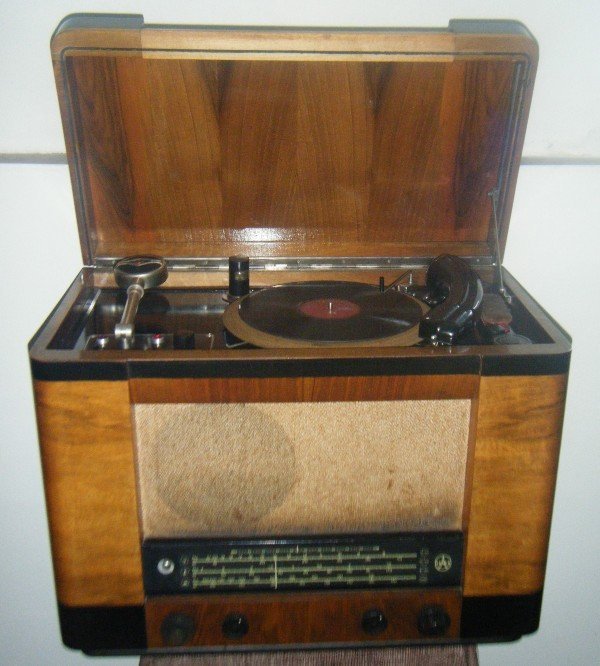

Snímek 213.jpg

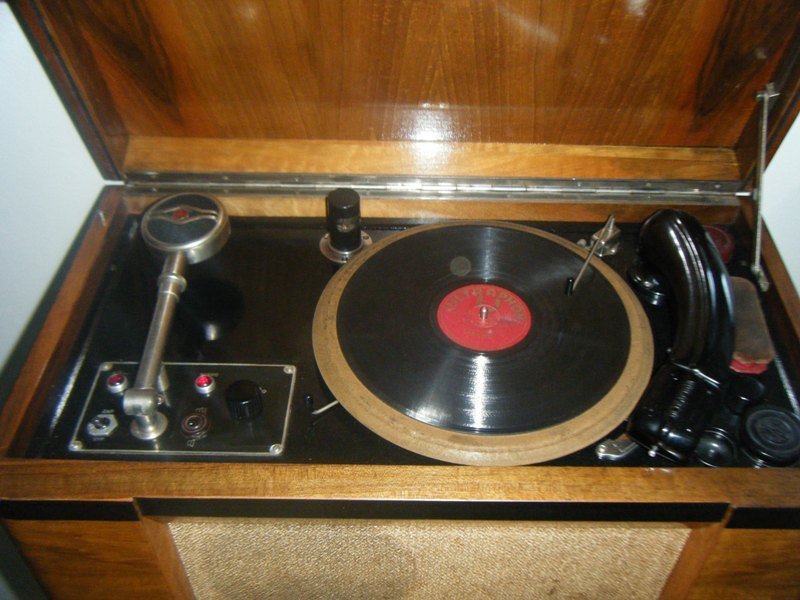

Snímek 214.jpg
Snímek 215.jpg
Snímek 211.jpg

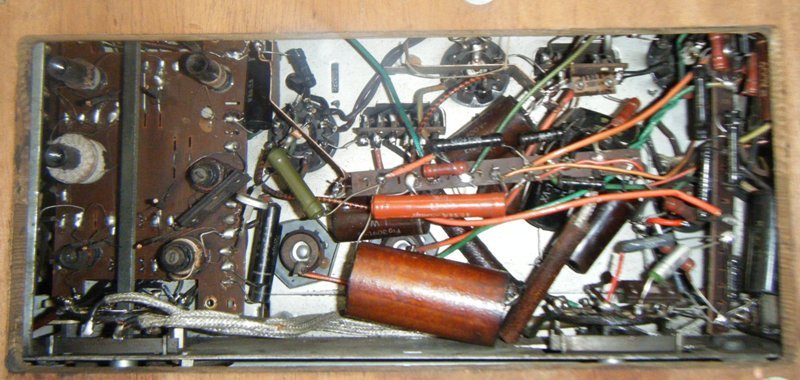

pohled zespodu
pohled zespodu

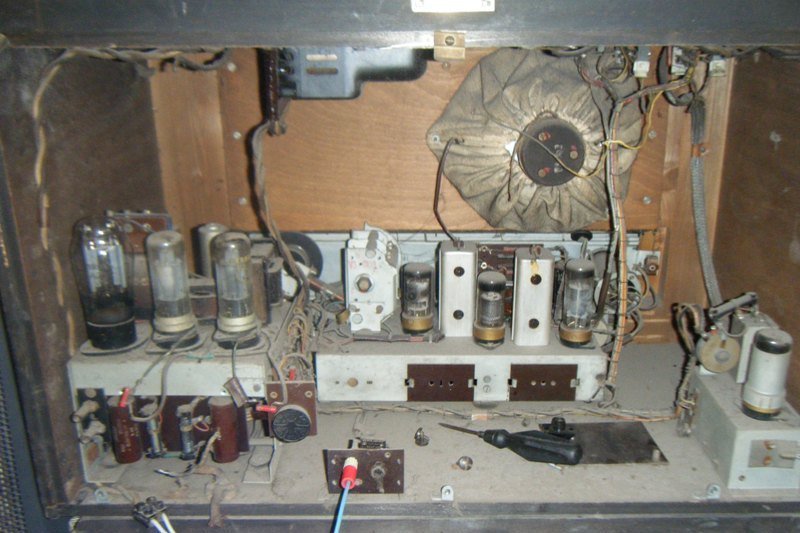

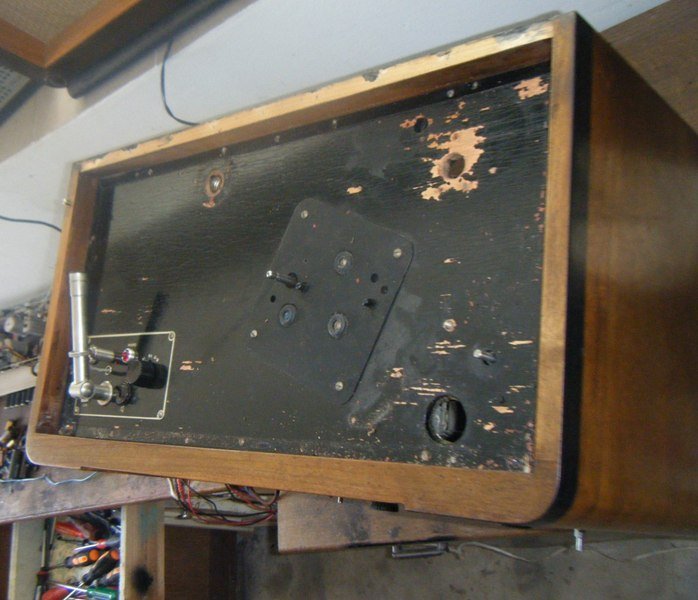

původní stav
původní stav
původní stav
původní stav

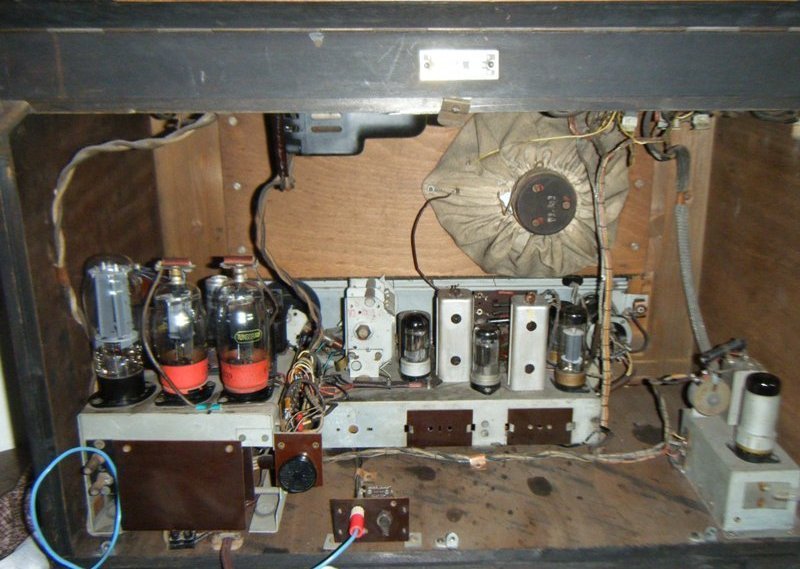

po opravě
po opravě

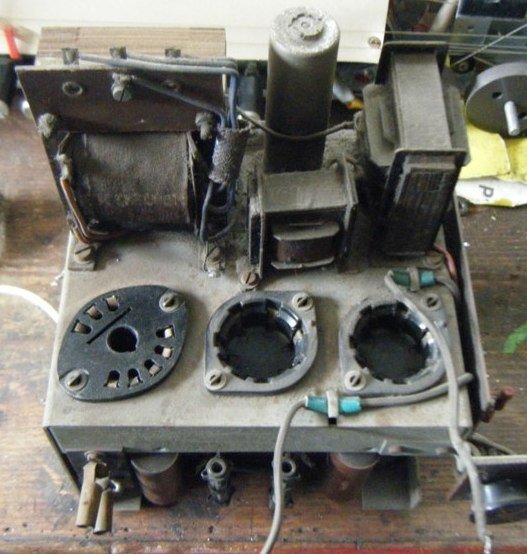

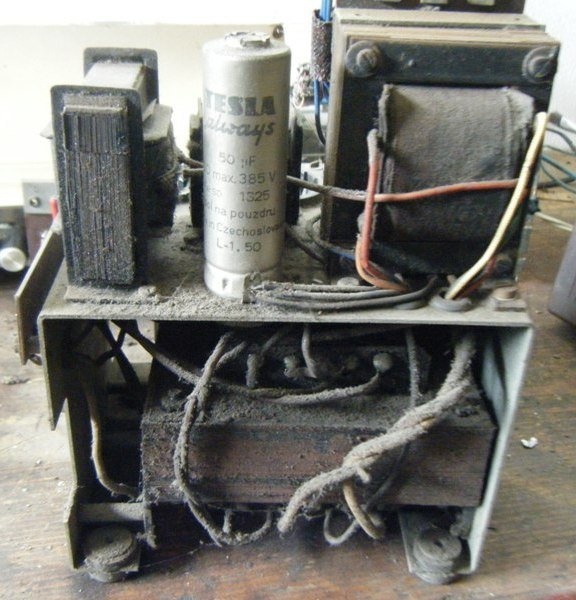

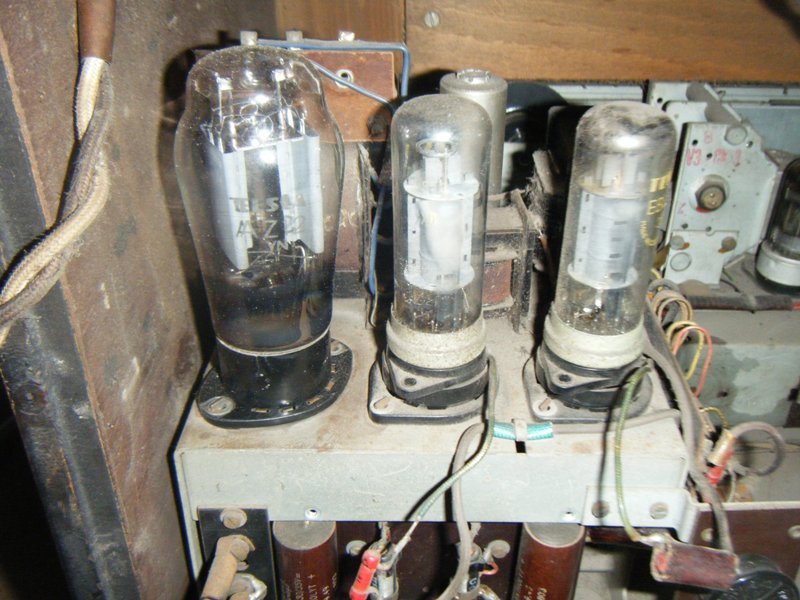

zdroj+koncový zesilovač
zdroj+koncový zesilovač
EBL21 namísto EBL1
EBL21 namísto EBL1

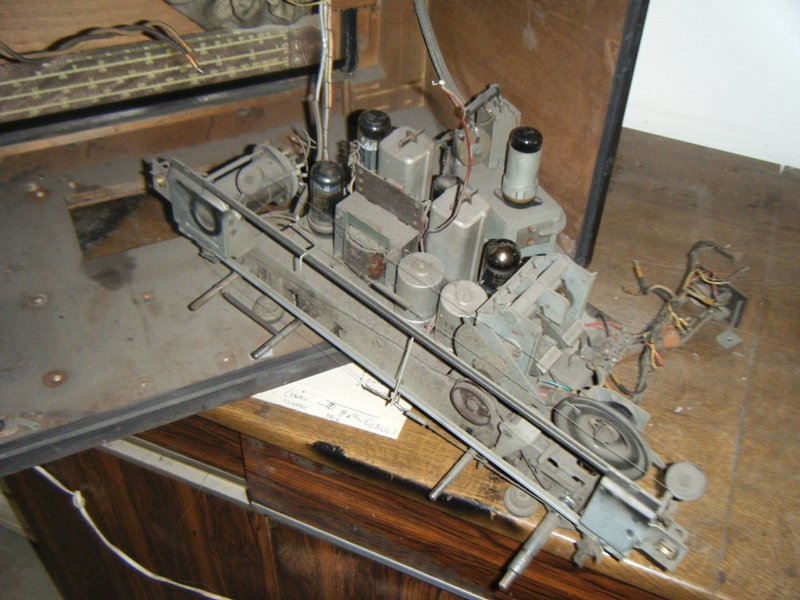

šasi
šasi
zdroj+koncový zesilovač
zdroj+koncový zesilovač
Snímek 205.jpg
