Largo 516A-barevná stupnice

Largo 516A-barevná stupnice

Rok výroby: 1949 - 1951

Výrobce: Tesla n. p. Praha - Hloubětín

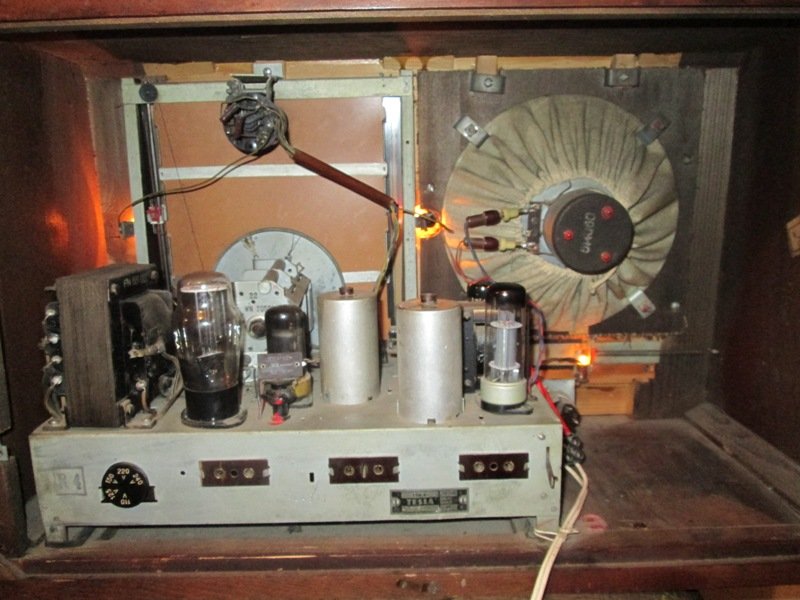

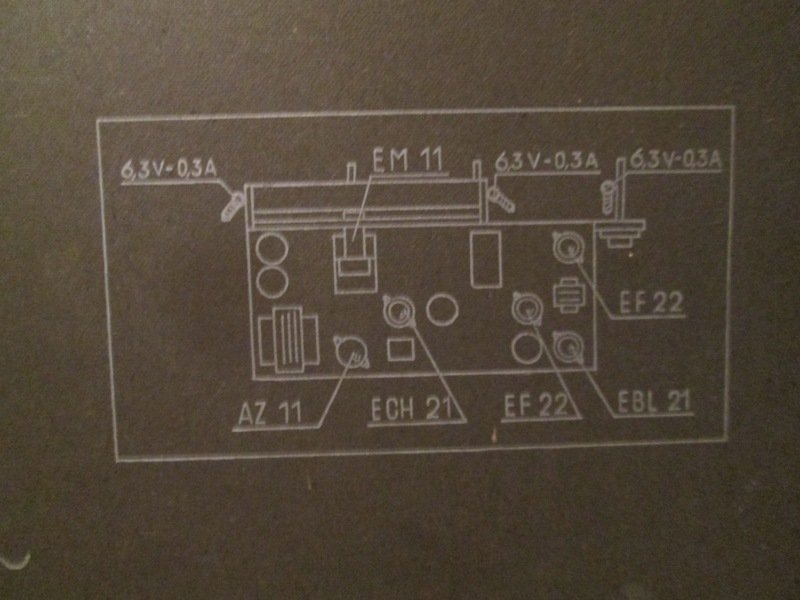

Elektronky: ECH21, EF22, EF22, EBL21, EM11, AZ11

Popis: Šestiokruhový superhet napájený ze střídavé sítě.

Vlnové rozsahy :   KV1: pásmo 11,5 - 14 m
                                KV2: pásmo 16 m
                                KV3: pásmo 19 m
                                KV4: pásmo 25 m
                                KV5: pásmo 31 m
                                KV6: pásmo 41 - 50,42 m
                                SV: 187 - 571 m
                                DV:  800 - 2000 m

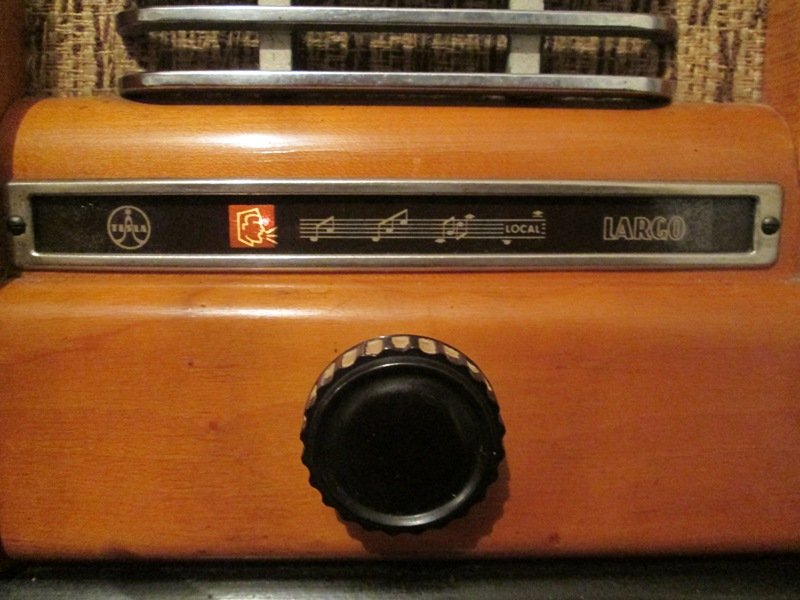

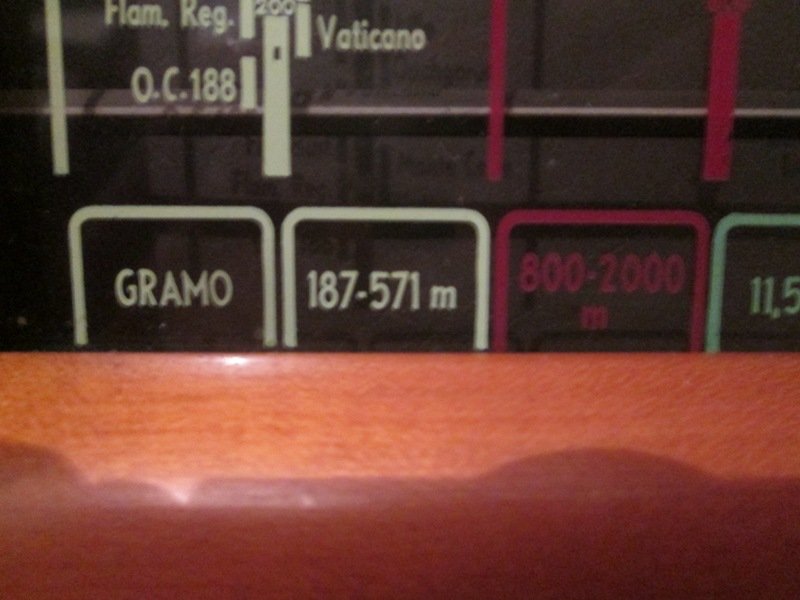

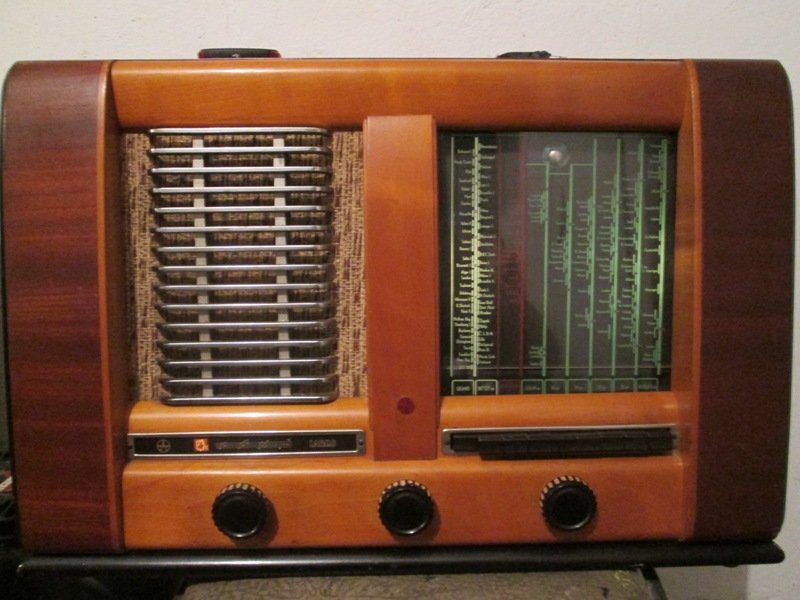

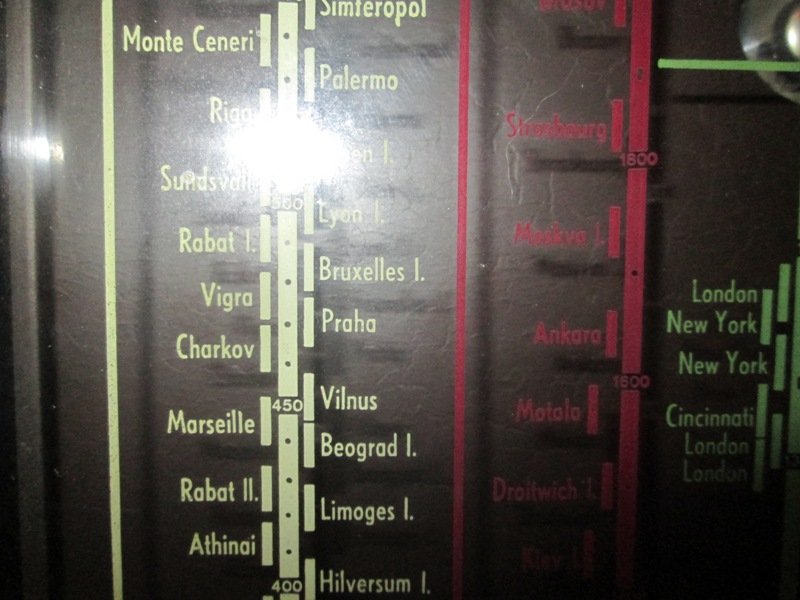

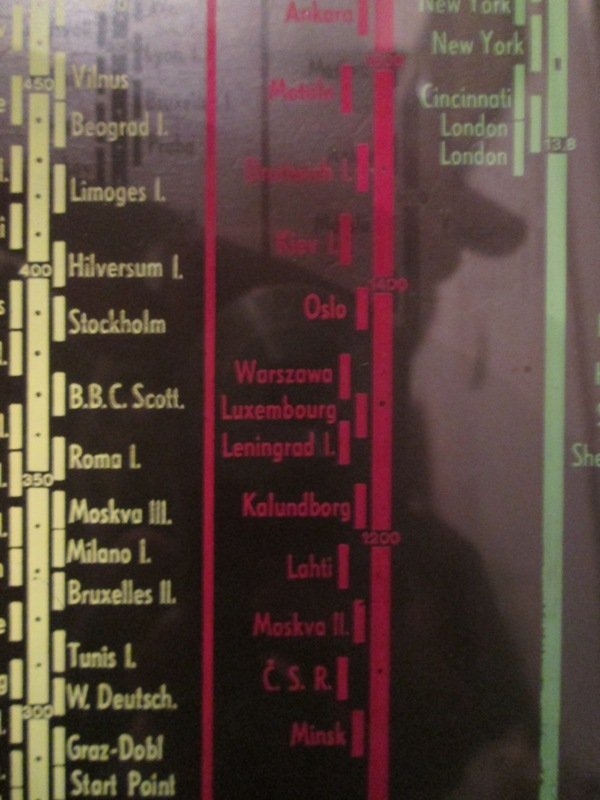

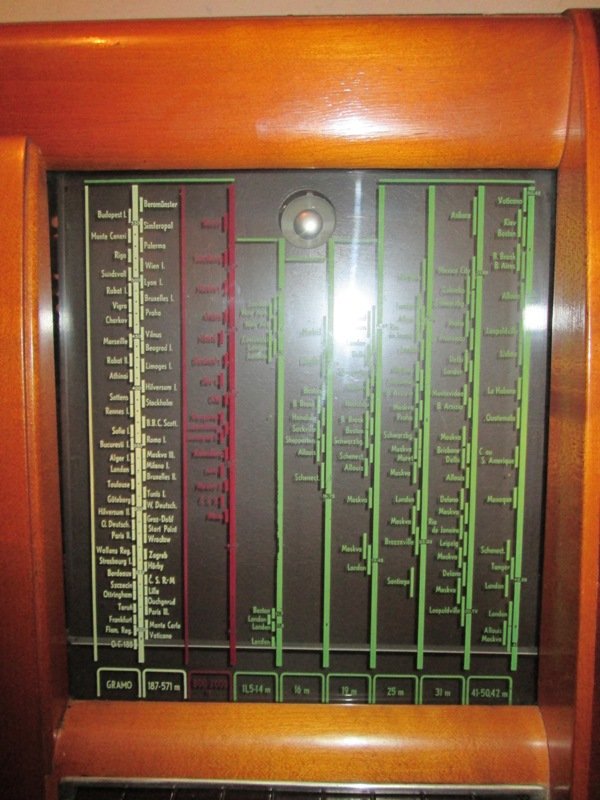

Dřevěná skříň 602 x 397 x 281 mm, plechové hnědě lakované rámečky, smaltovaný znáček TESLA. Skleněná barevná ladící stupnice s cejchováním v metrech a názvy vysílačů, malá skleněná stupnice pro indikaci zvolené šířky pásma či barvy zvuku.

Dynamický reproduktor průměru 215 mm, přípojky pro gramofon i další reproduktor, vypínač vestavěného reproduktoru, magické oko, pětistupňový volič šířky mf pásma a zabarvení reprodukce. Výstupní výkon 3 W, napájení ze sítě 110, 125, 150, 220, 245 V, příkon 60 W.

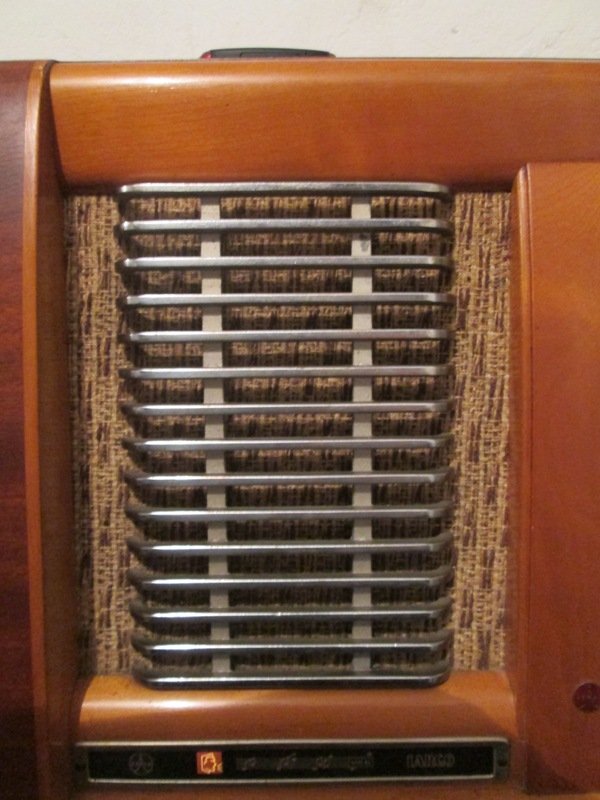

Kovová mřížka před reproduktorem zřejmě domácí výroby.
