Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1953 - 1954



Výrobce: Tesla Přelouč n. p.



Elektronky: ECH21, EF22, EF22, EBL21, EM11, AZ11



Popis: Šestiokruhový superhet napájený ze střídavé sítě.



Vlnové rozsahy:  KV: 16,5 - 51,5 m

                            SV: 187 - 572 m

                            DV: 1000 - 2000 m

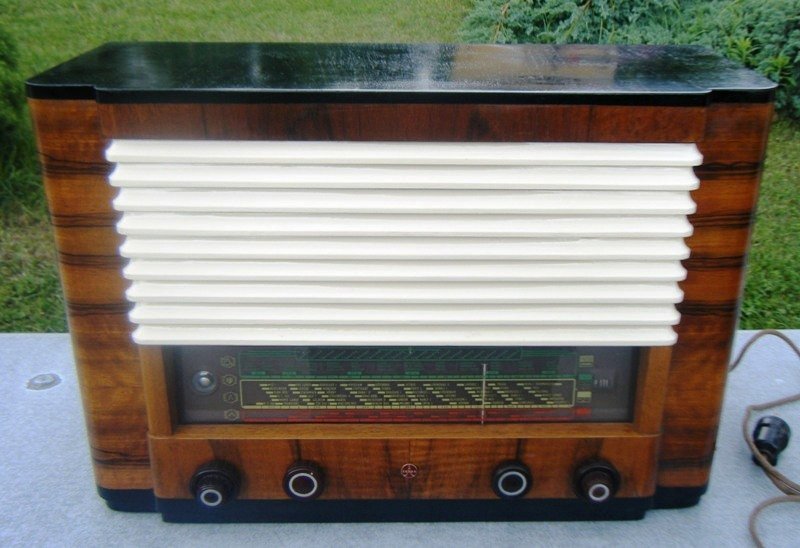

Dřevěná skříň 572 x 400 x 237 mm, bíle lakované dřevěné lišty před reproduktorem, hliníkové obroučky knoflíků, smaltovaný znáček TESLA, tříbarevná skleněná stupnice v metrech, se jmény vysílačů a indikací zvoleného pásma.



Dynamický reproduktor průměru 200 mm, přípojky pro gramofon a pro další reproduktor, čtyřstupňový přepínač šířky mf pásma a barvy zvuku, magické oko, pásmové ladení krátkých vln. Výstupní výkon 3 W, napájení ze sítě 110, 125, 150, 220 a 240 V, příkon asi 55 W.



Exportní přijímač - nástupce vývozního modelu 606A se kterým je technicky stejný, pouze zabudovaný do skříně z modelů 612A či 615A.


Rádio je funkční
Vyměněna velká část svitkových kondenzátorů ,neoriginál odpory,potenciometr+sít. vypínač

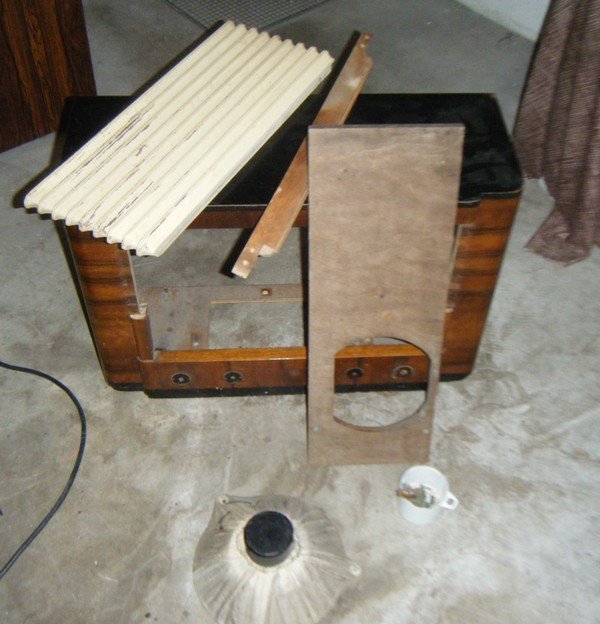

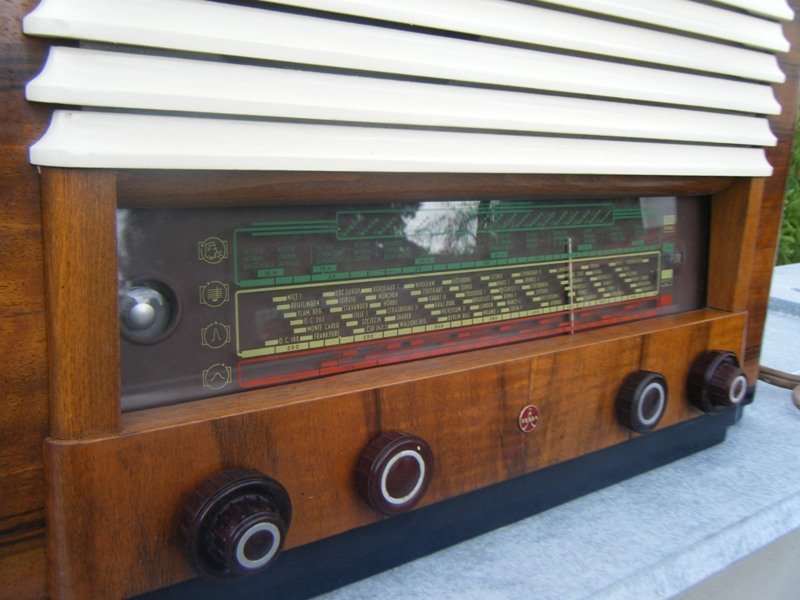

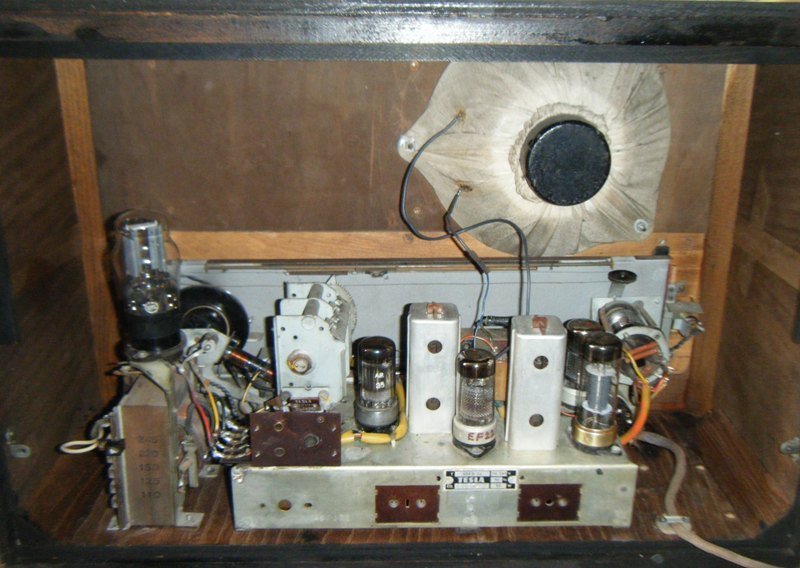

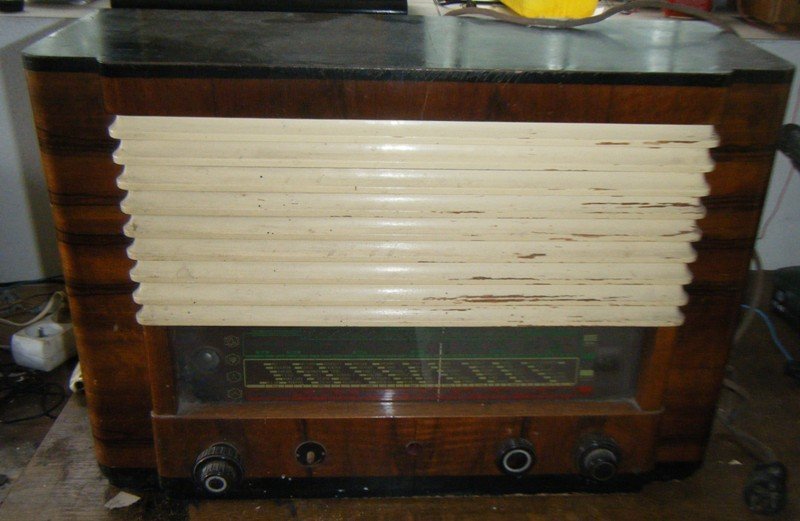

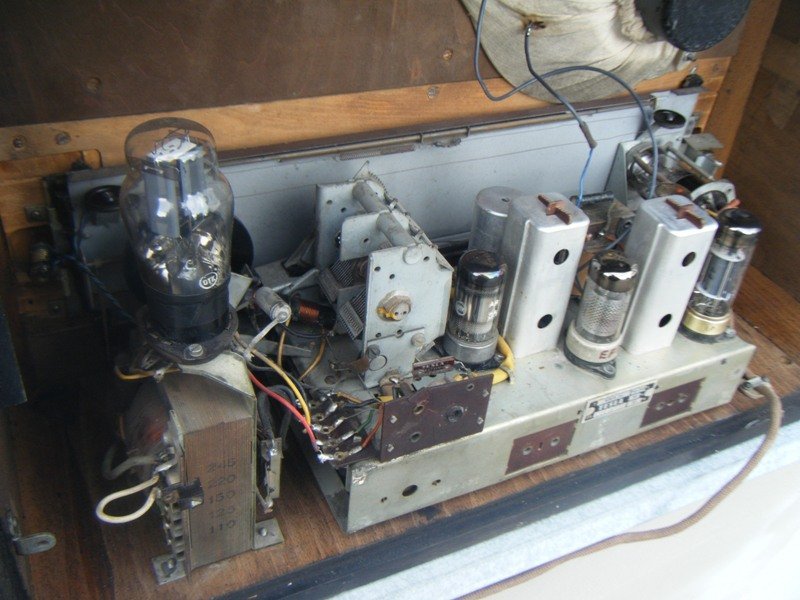

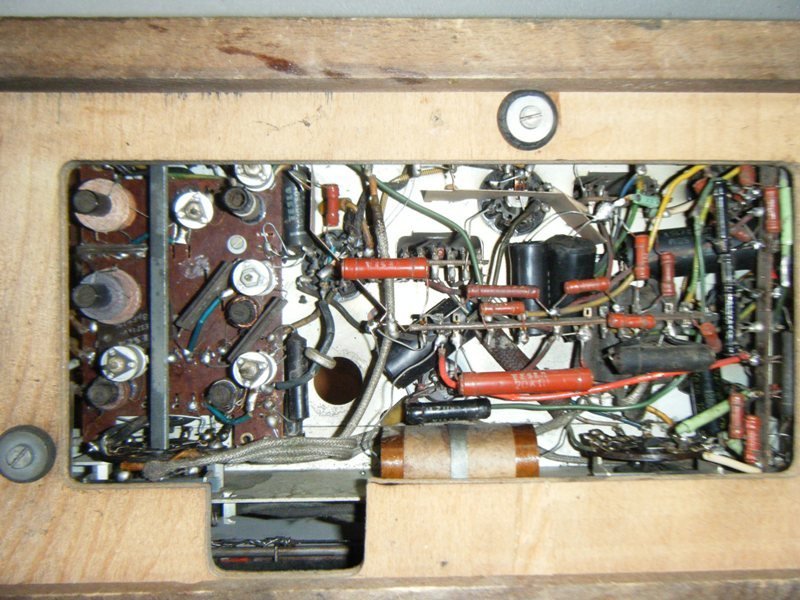

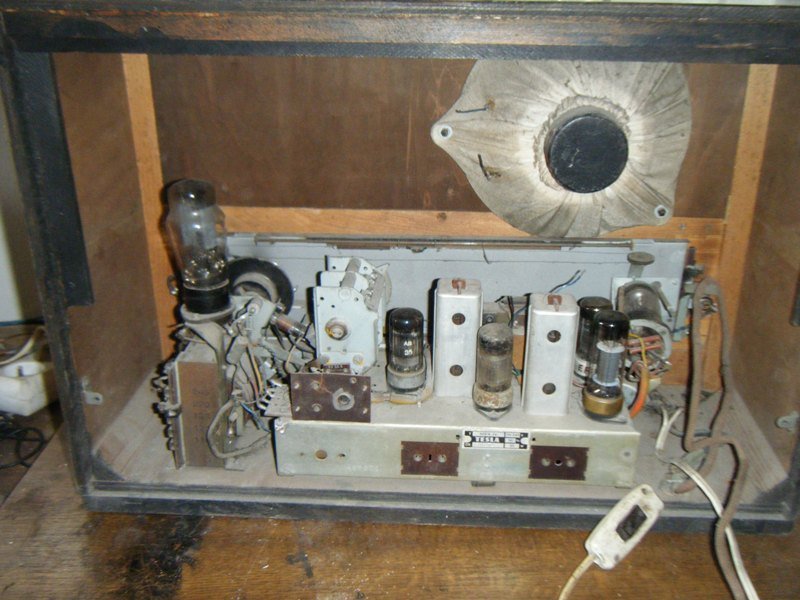

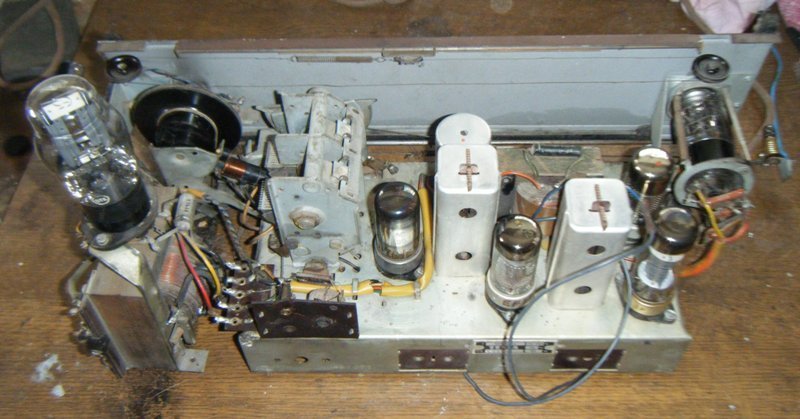

původní stav
původní stav
původní stav
původní stav

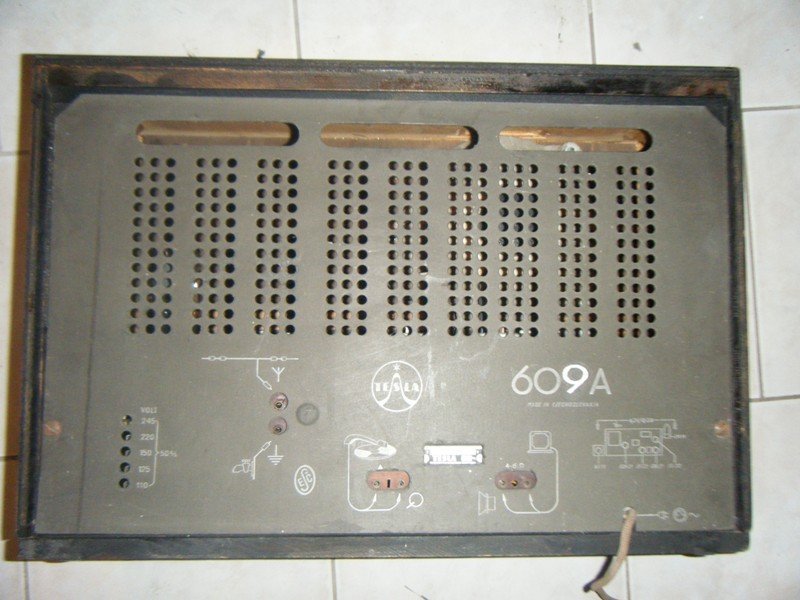

zadní stěna -předělaná z 606A
zadní stěna -předělaná z 606A

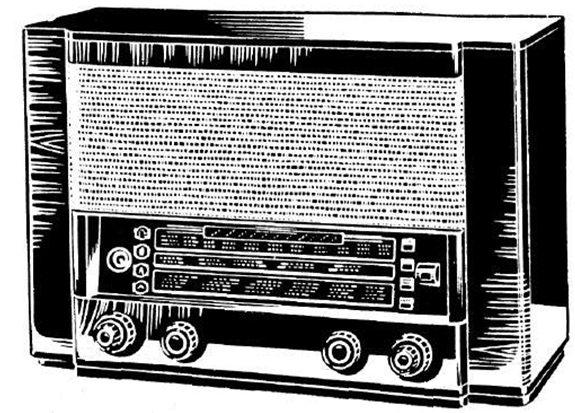

Obrázek ze servisního návodu představuje verzi 609A - 5 s tradičním brokátem místo dřevěných lišt
Obrázek ze servisního návodu představuje verzi 609A - 5 s tradičním brokátem místo dřevěných lišt

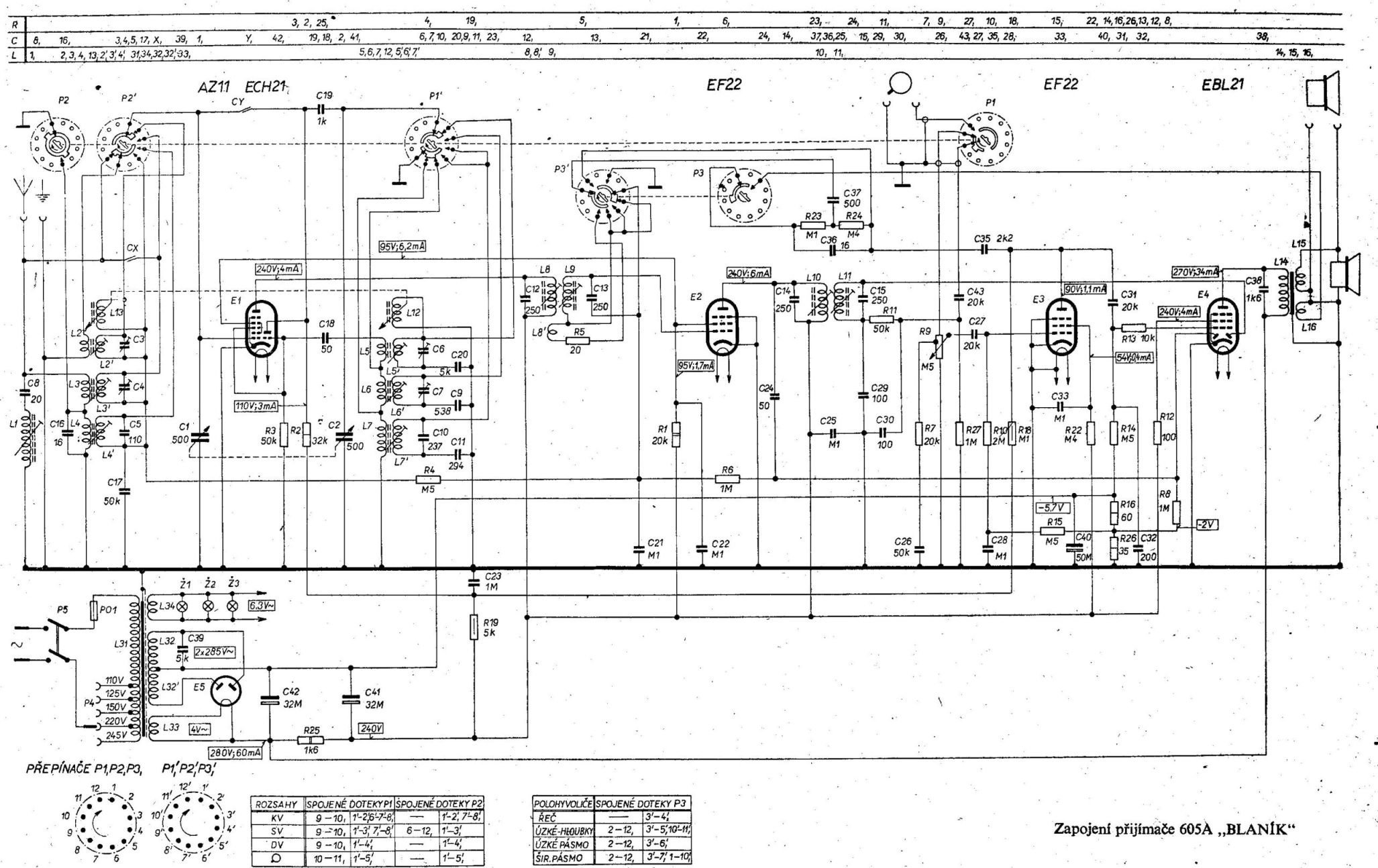

schéma
schéma
