505U - I Pioneer Special

Rok výroby: 1949 - 1950



Výrobce: Tesla n. p. Praha - Hloubětín



Elektronky: UCH21, UCH21, UBL 21, EM11, UY1N



Popis: Šestiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy:   KV1: 13,8 - 20 m

                             KV2: 20 - 42,3 m

                             KV3: 42,3  - 131 m

                             SV: 186 - 577 m



Bakelitová skříňka 363 x 267 x 158 mm, dvě řebra s bílou linkou přes brokát, smaltovaný znak TESLA, čtyřbarevná skleněná stupnice v metrech se jmény vysílačů.



Dynamický reproduktor průměru 170 mm, galvanicky oddělený vstup pro gramofon a výstup pro další reproduktor, magické oko, dvoustupňová tónová clona. Výstupní výkon max. 2 W, napájení ze sítě 120, 150, 210 a 220 V, příkon max. 50 W.



Exportní verze přijímače 504U Pionýr. Dlouhé vlny nahrazeny tropickým KV rozsahem, navíc indikátor vyladění a přípojka pro přenosku s páčkovým přepínačem R - G. Stupnice s názvy stanic z Indie.




Rádio je funkční.

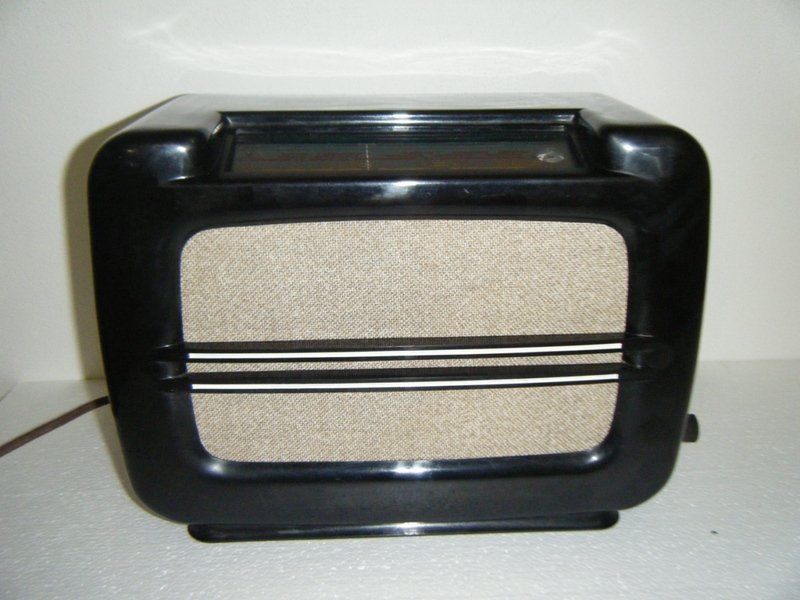

Snímek 252.jpg

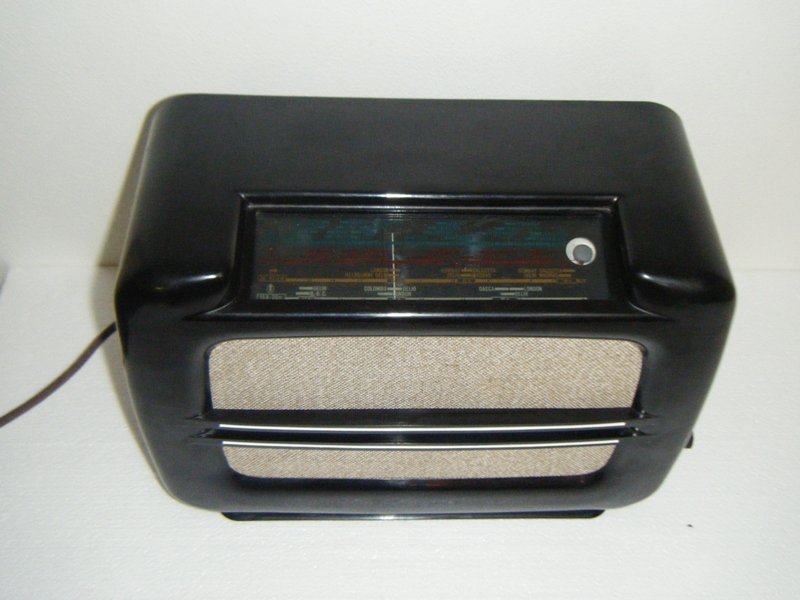

Snímek 254.jpg

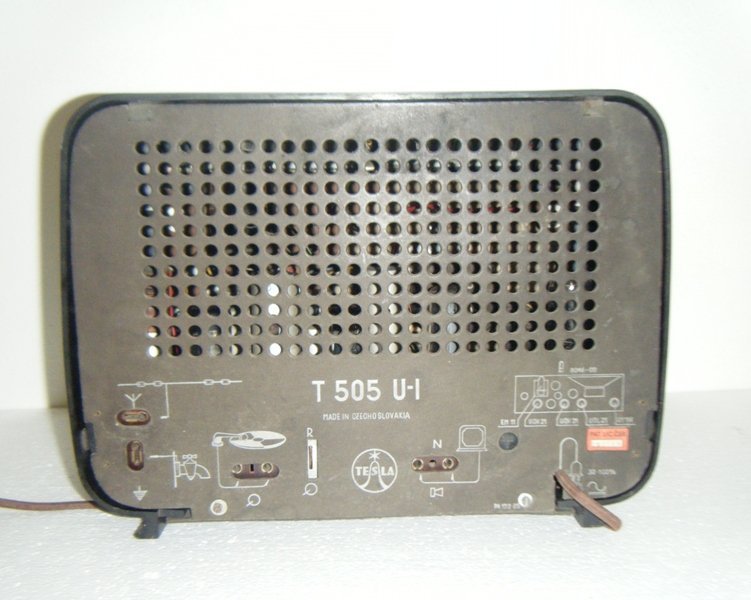

Snímek 256.jpg

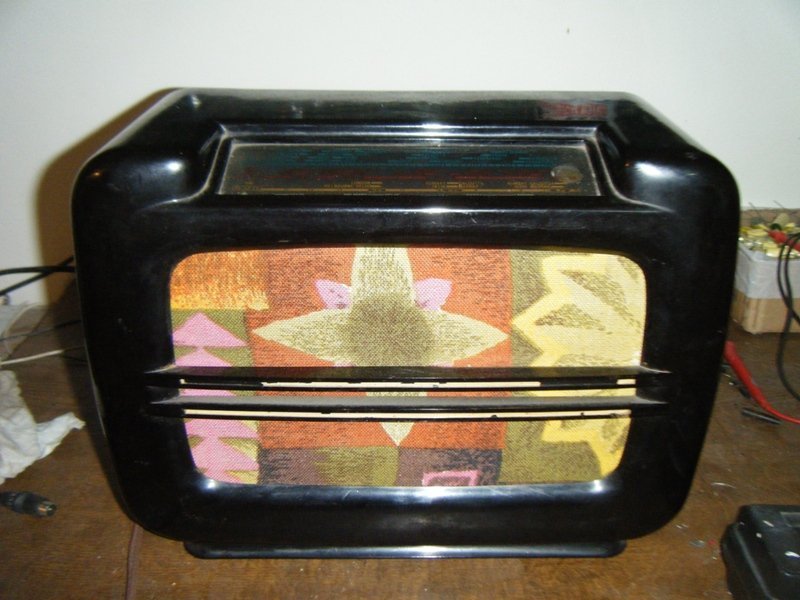

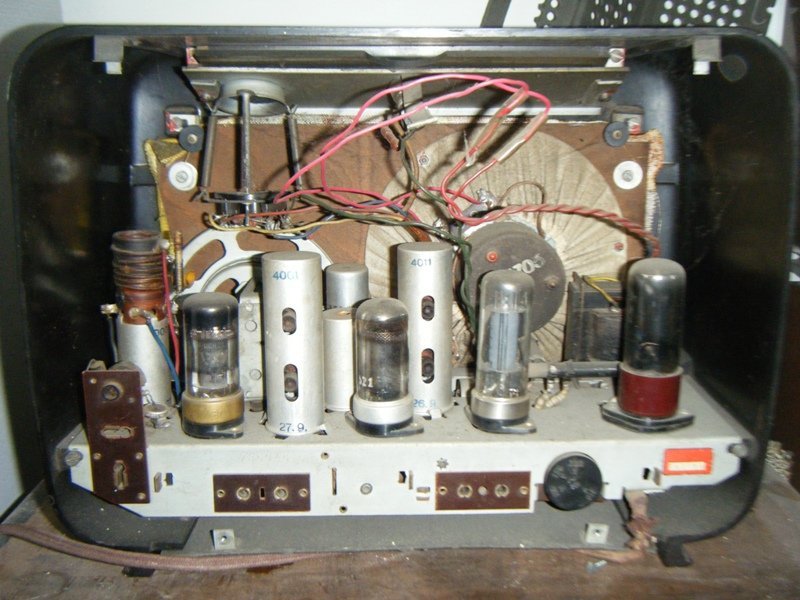

původní stav
původní stav
původní stav
původní stav

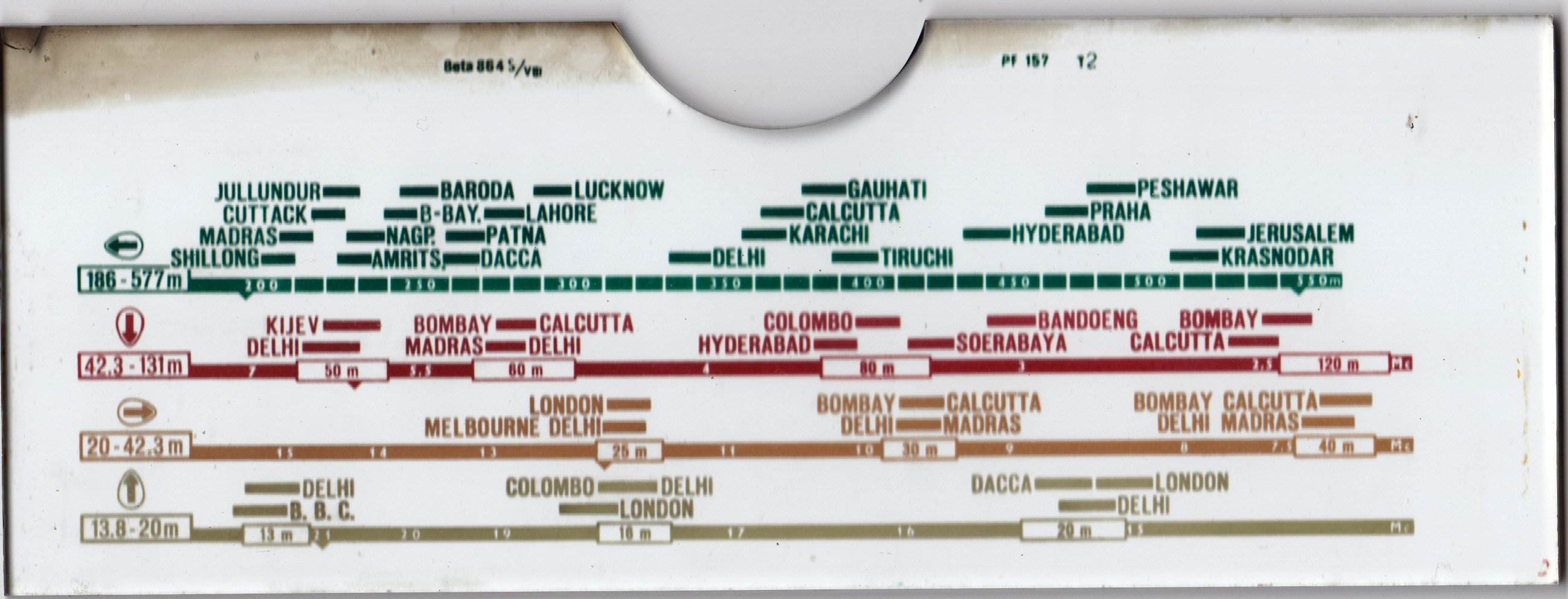

stupnice
stupnice

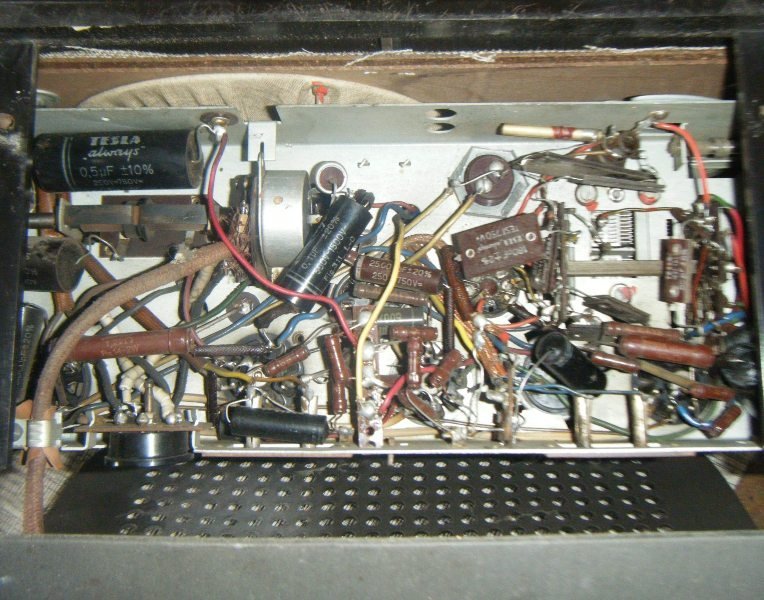

Snímek 132.jpg

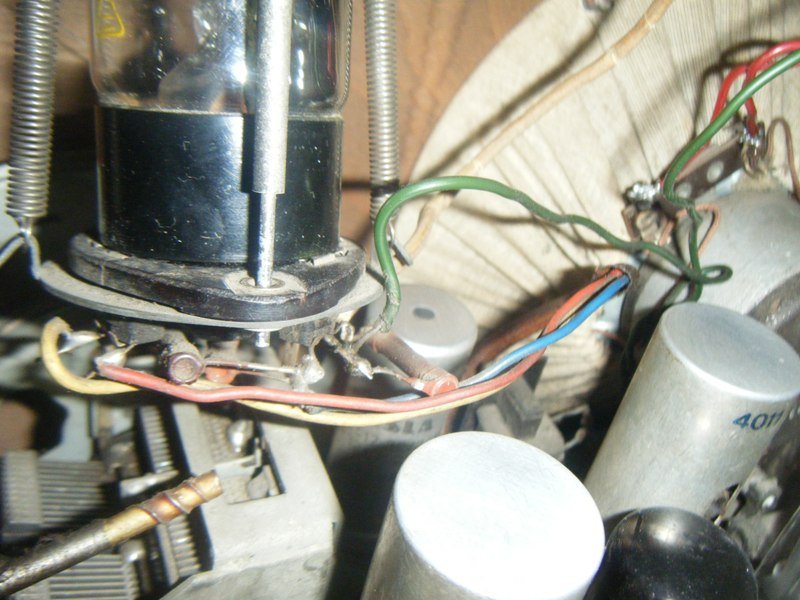

Snímek 133.jpg

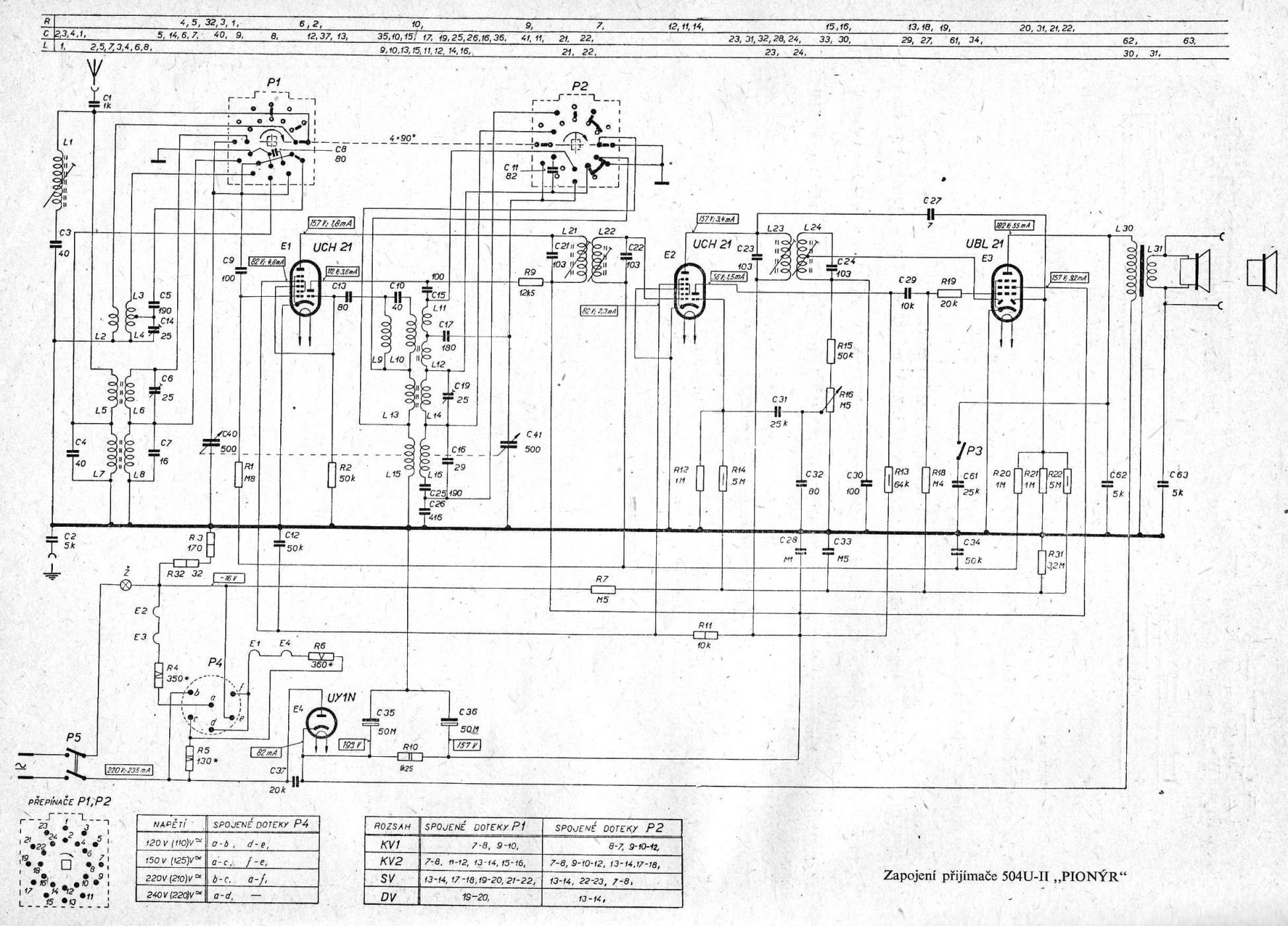

schéma
schéma
