Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1956



Výrobce: Tesla Přelouč n. p.



Elektronky: 1H35, 1F33, 1AF33, 3L31, 6Z31



Popis: Šestiokruhový přenosný superhet napájený z vestavěných baterií nebo ze střídavé sítě.



Vlnové rozsahy: KV1: 13,6 - 42,8 m

                           KV2: 46,8 - 150 m

                           SV: 180 - 600 m

                           DV: 700 - 2000 m



Bakelitová skříňka, plastové držadlo a přední maska se vsazenou poniklovanou mřížkou,stejně jako kovové části knoflíků, smaltovaný znáček firmy. Čtyřbarevná plechová stupnice cejchovaná v metrech i kHz a MHz, se jmény vysílačů a indikací zvoleného pásma, krytá okénkem s plexiskla.



Dynamický reproduktor průměru 160 mm zahraniční výroby (D.N.H), výsuvná prutová anténa. Výstupní výkon 80 mW, napájení z anodové baterie 90 V a žhavící baterie 7 V nebo ze sítě 110, 125, 145, 200, 220, 245 V ,s pomocí zabudovaného autotransformátoru.





Speciálně pro tento přijímač byla vyvinuta nová elektronka 1H35, která měla umožnit spolehlivou funkci kmitajícího směšovače i na vysokých frekvencích kolem 22 MHz.

Závady:přerušený odpor R17-3K2
Rádio je funkční
Za tento přijímač děkuji panu
Vl.  Zedníkovi

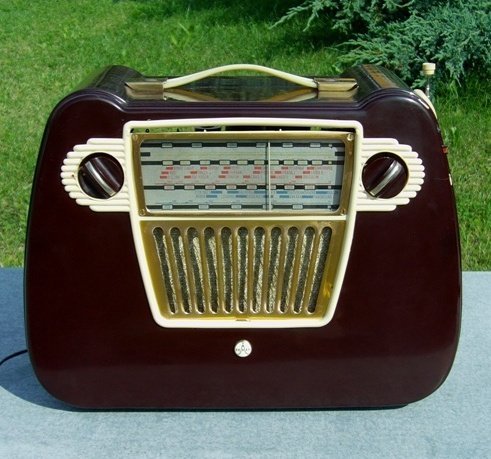

Snímek 475.jpg

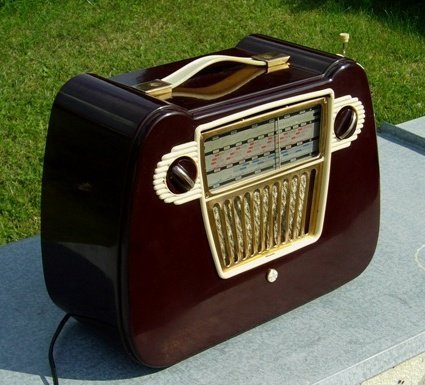

Snímek 476.jpg

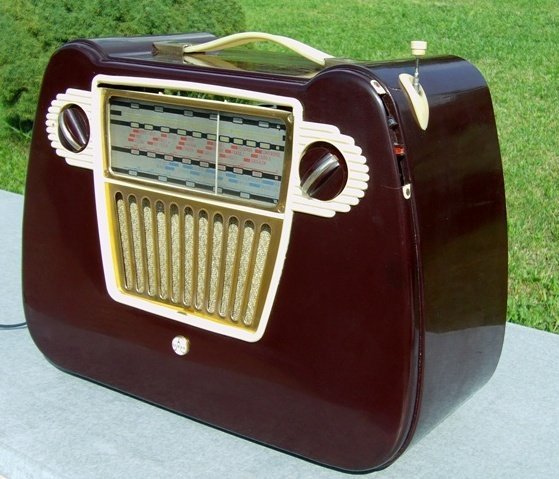

Snímek 477.jpg

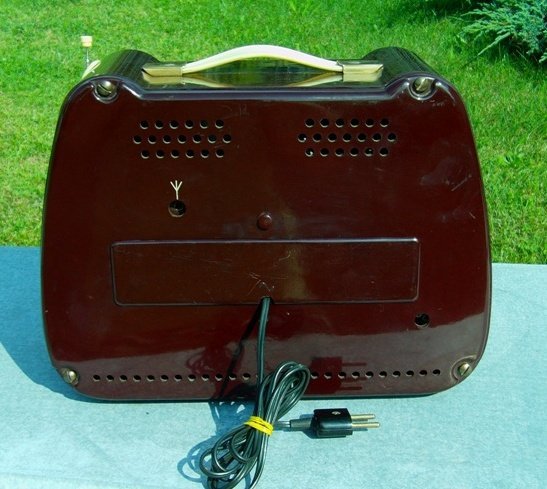

Snímek 478.jpg

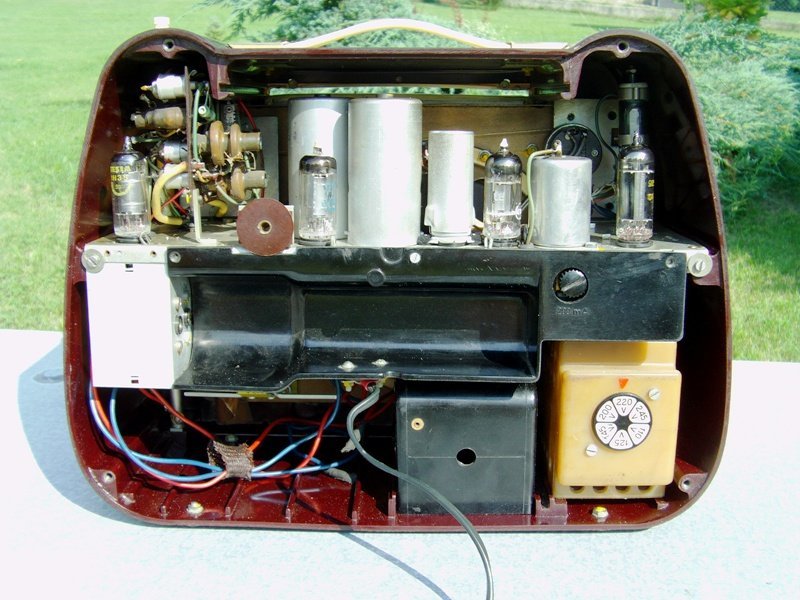

Snímek 473.jpg

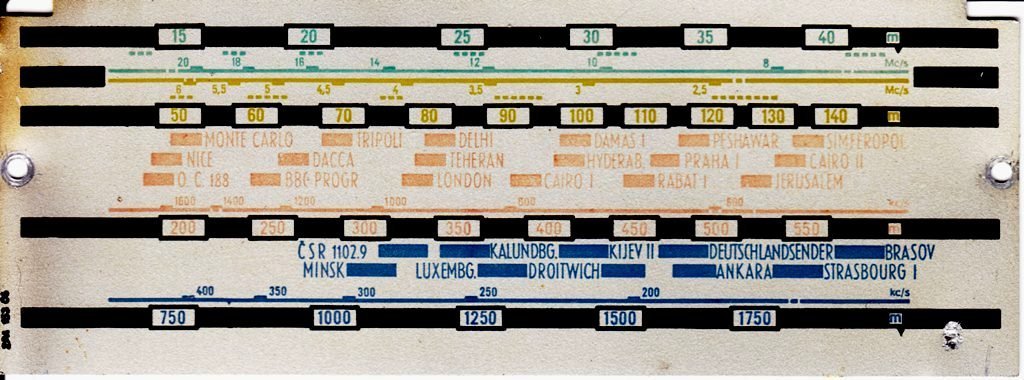

Podle názvů vysílačů na SV byl přístroj určen především na vývoz.
Podle názvů vysílačů na SV byl přístroj určen především na vývoz.
Schéma Orient  705.73kB
