Rok výroby: 1956 - 1957



Výrobce: Tesla Přelouč n. p.



Elektronky: EF22, ECH21, EF22, EF22, EBL21, EM11, AZ11



Popis: Sedmiokruhový superhet s laděným vf předzesilovačem, napájený ze střídavé sítě.



Vlnové rozsahy: KV1: 13,7 - 42,5 m

                           KV2: 47 - 150 m

                           SV: 179 - 600 m

                           DV: 700 - 2000 m





Dřevěná skříň 559 x 436 x 315 mm s ozdobnými proužky, bílé bakelitové lišty a rámečky, ozdobný znáček Tesla. Čtyři stupnice z plexiskla cejchované v metrech, SV + DV se jmény vysílačů, KV s dílky 0 - 100, podsvícené podle zvoleného rozsahu.



Dynamický reproduktor průměru 200 mm, přípojka pro gramofon (volitelný režim Standard a Mikro světelně indikovaný), výstup pro druhý reproduktor s možností odpojit vestavěný, magické oko, pětistupňový volič šířky mf pásma a zabarvení zvuku. Výstupní výkon 3 W, napájení ze sítě 110, 125, 150, 220, 245 V, příkon kolem 60 W.



Vývozní verze přijímače 623A Máj - jednotka předvoleb nahrazena vf zesilovačem s další EF22, rozšířeny KV až do tropického pásma, někdy i zahraniční reproduktor D.N.H.

Závady:spadlý náhon ladění,1x elektrolyt bez kapacity.

Rádio je funkční

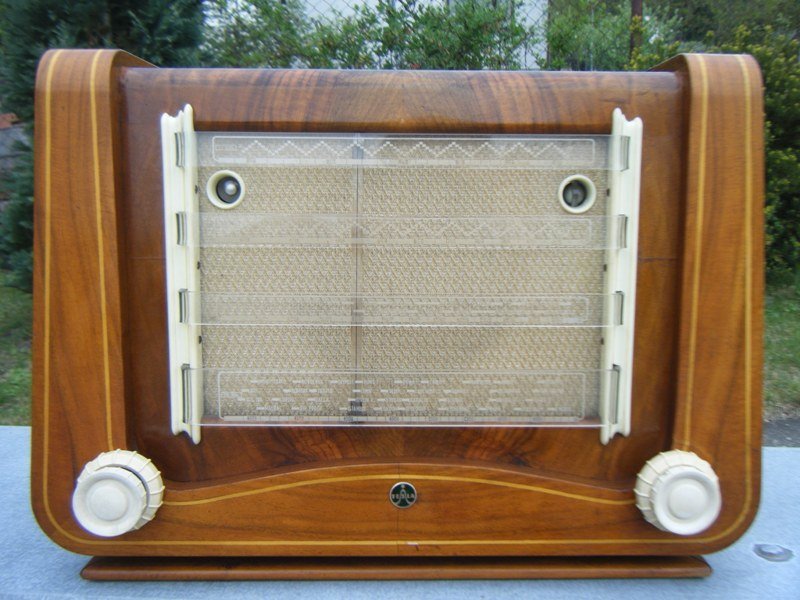

Snímek 218.jpg

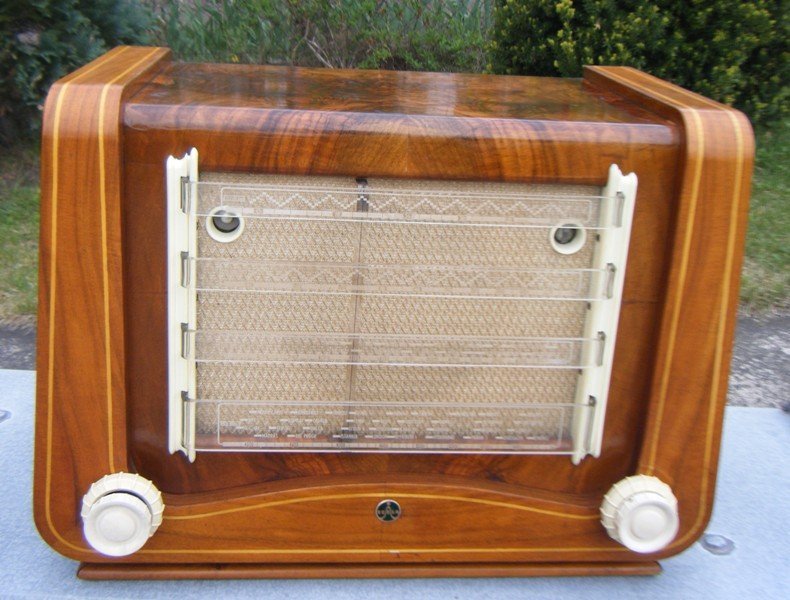

Snímek 221.jpg

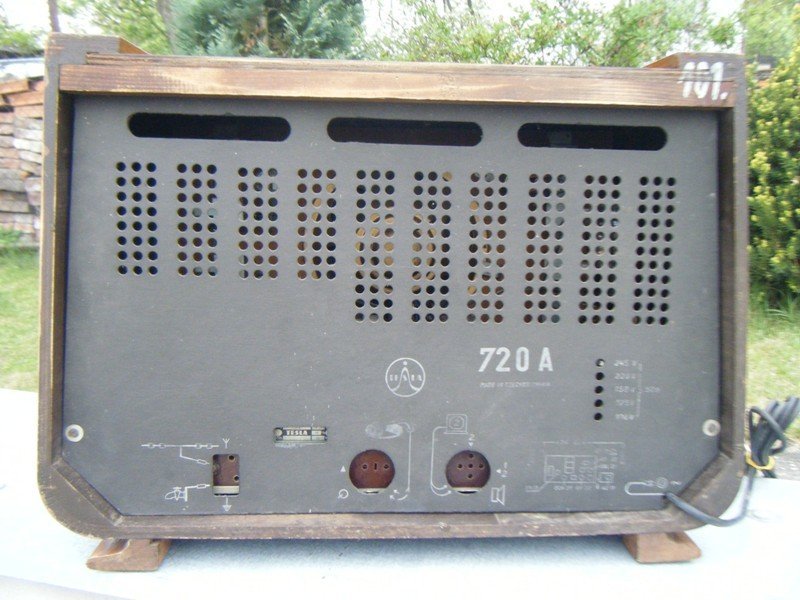

Snímek 223.jpg

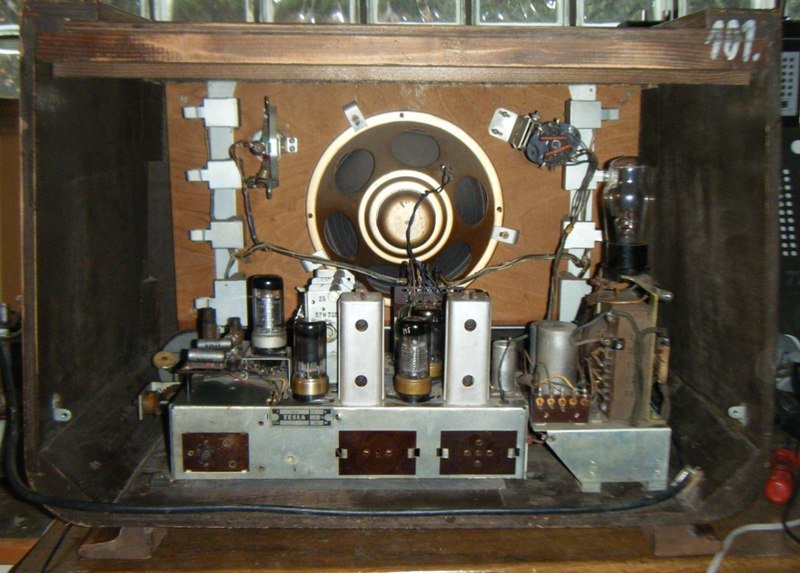

Snímek 217.jpg

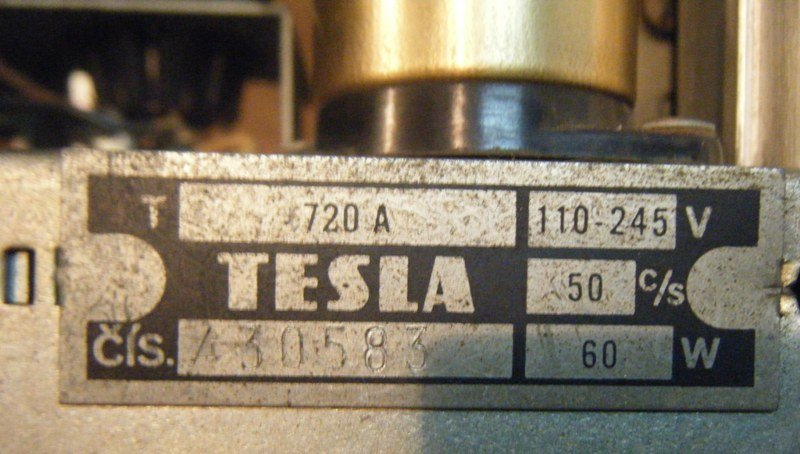

Snímek 216.jpg
Stupnice KV
Stupnice KV

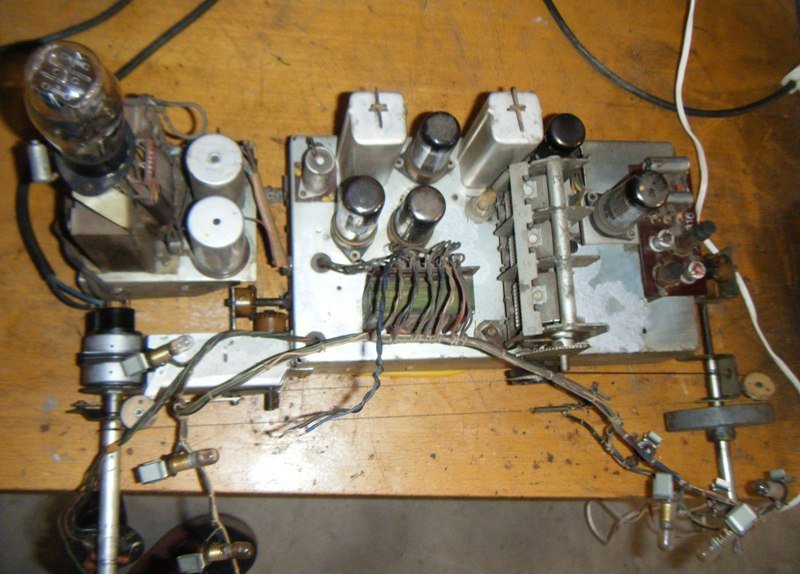

Snímek 211.jpg

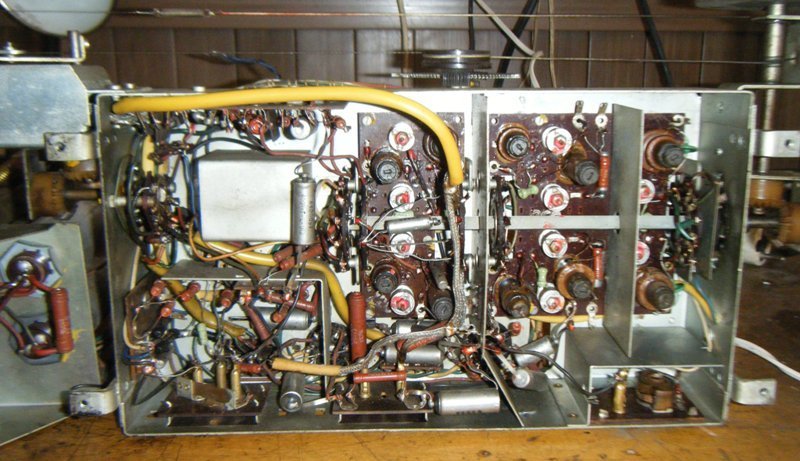

Snímek 210.jpg

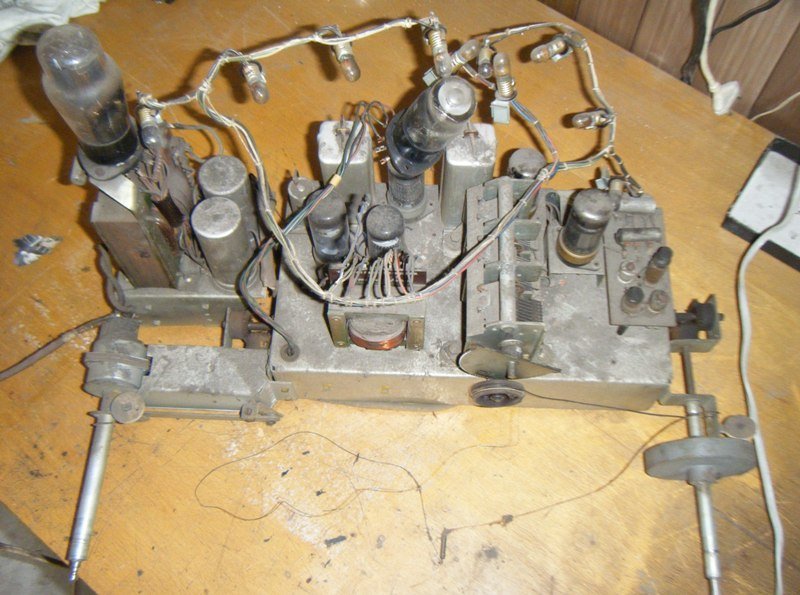

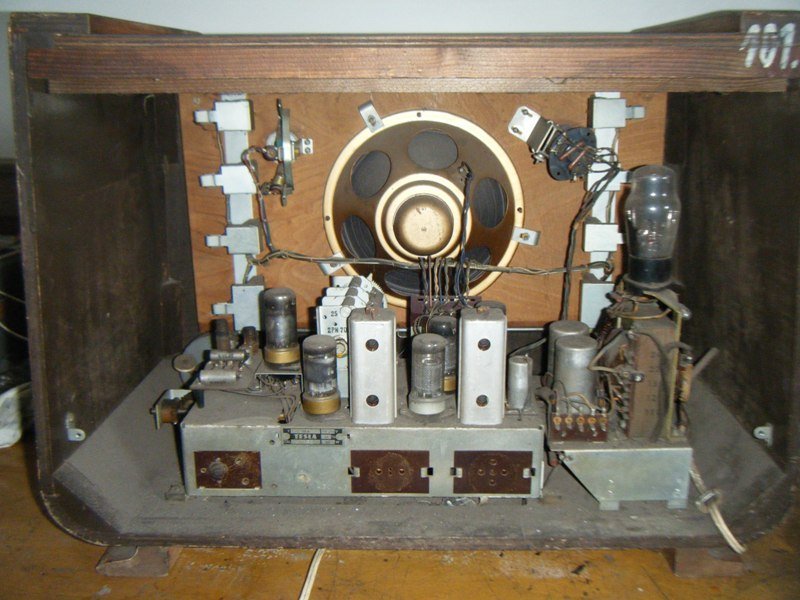

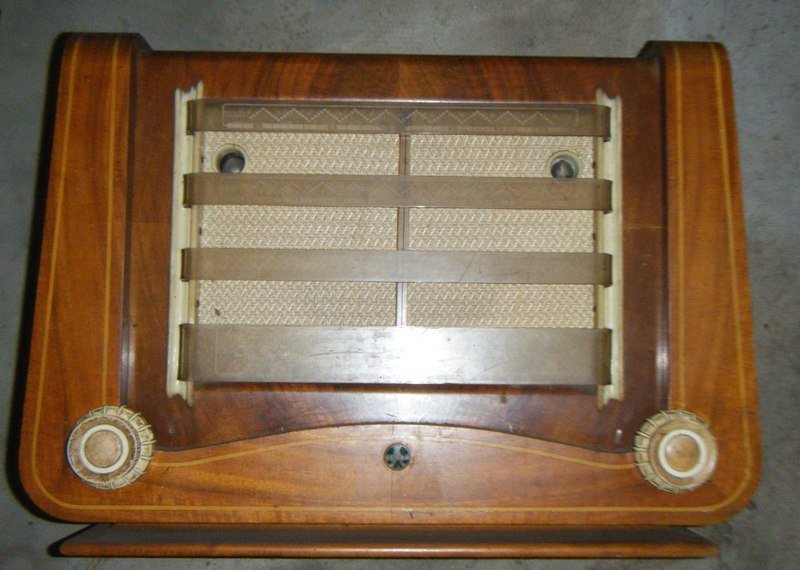

nálezový stav
nálezový stav
nálezový stav
nálezový stav
Nálezový stav
Nálezový stav
