Vltava 406U-2a (Melophon)

Rok výroby: 1951 - 1952



Výrobce: Tesla n. p. Praha - Hloubětín



Elektronky: UCH21, UCH21, UBL21, UY1N



Popis: Šestiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy:  KV1: 31 m pásmo

                            KV2: 16 - 51 m

                            SV: 187 - 571 m

                            DV: 1000 - 2000 m

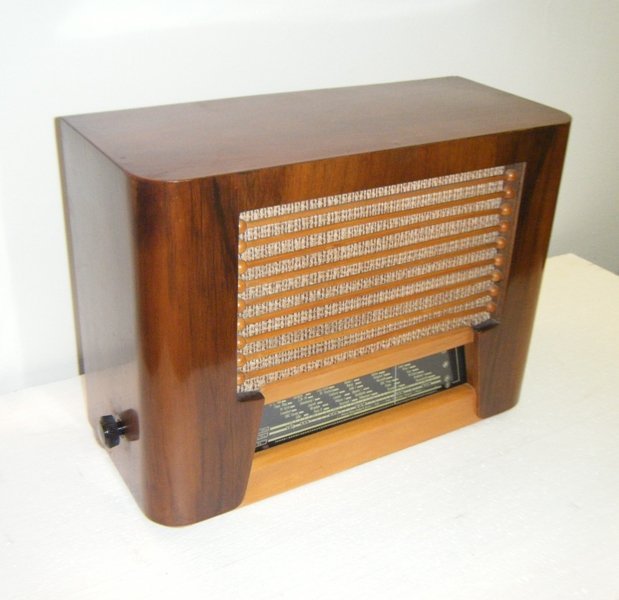

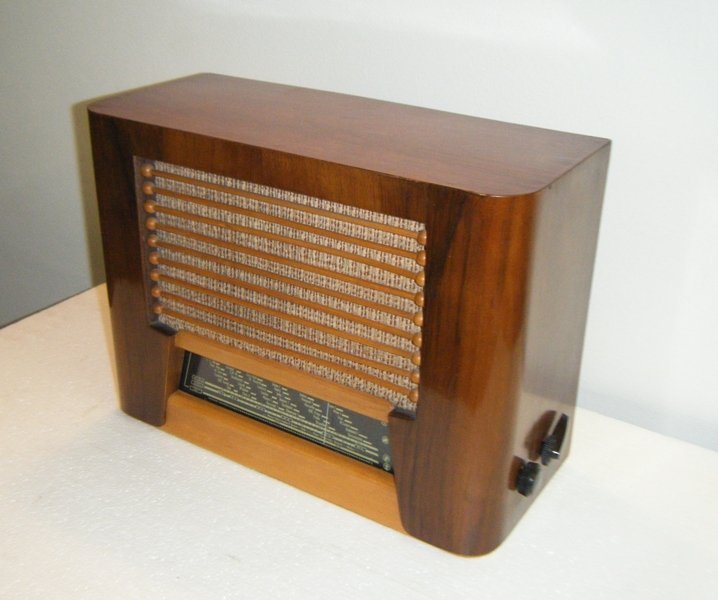

Dřevěná skříňka 410 x 302 x 172 mm, ozdobní dřevěné tyčky přes brokát, skleněná stupnice v metrech se jmény vysílačů.



Dynamický reproduktor průměru 170 mm, galvanicky oddělený vstup pro gramofon (pouze část série), výstup pro další reproduktor , dvoustupňová tónová clona. Výstupní výkon max. 2 W, napájení ze sítě 120, 150, 220 a 240 V, příkon max. 52 W.

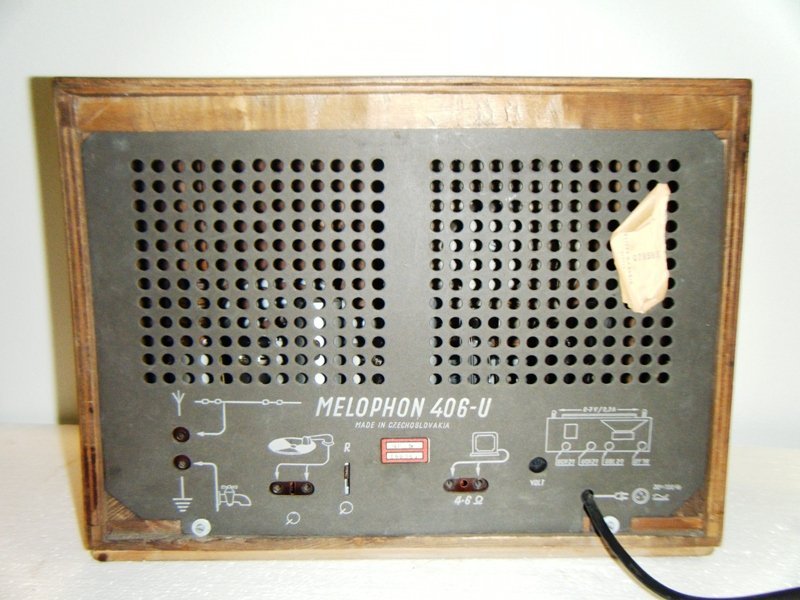

Exportní verze Melophon byla určena na vývoz do Francie. Odlišuje se pouze jinými názvy vysílačů na stupnici a odstraněním znaků TESLA ze stupnice, štítku i zadní stěny.

Rádio je plně funkční

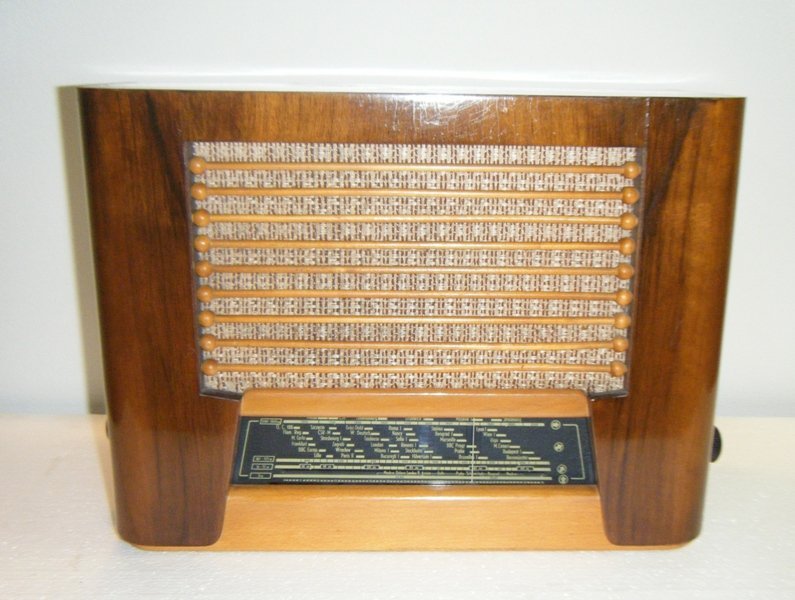

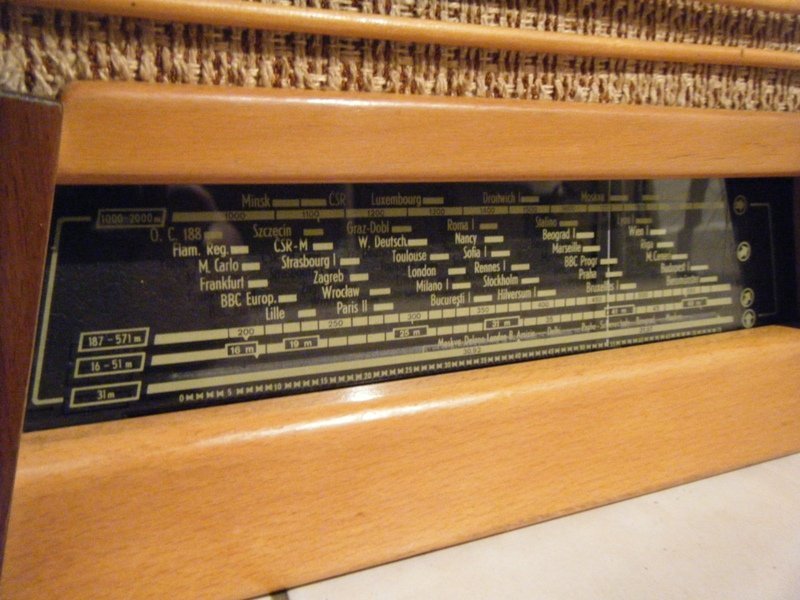

odlišná stupnice
odlišná stupnice

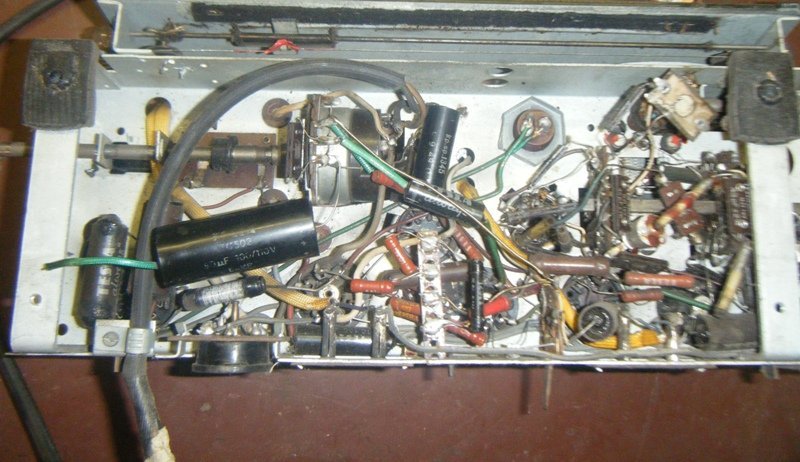

odletovaný elektrolyt 50m ,ve schématu je 25m
odletovaný elektrolyt 50m ,ve schématu je 25m

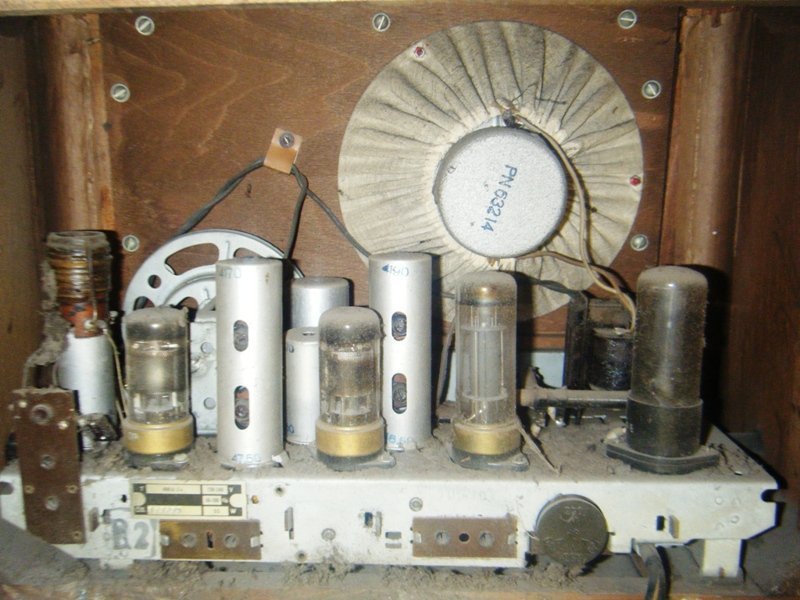

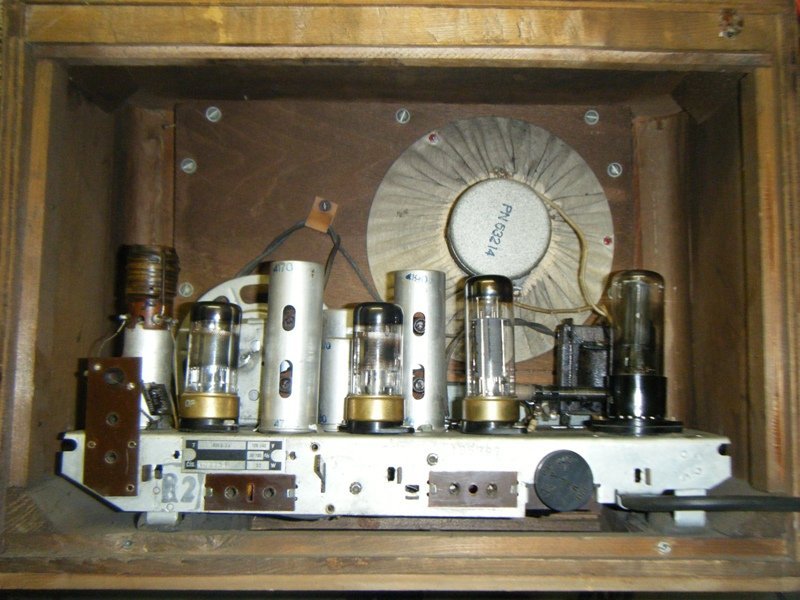

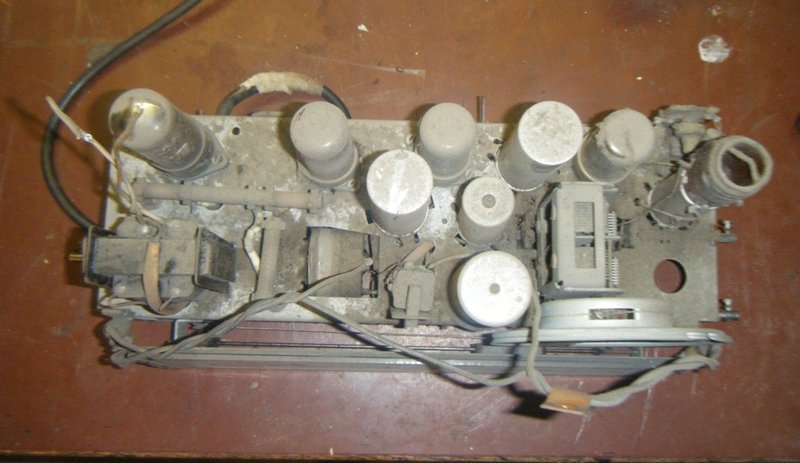

nálezový stav
nálezový stav
nálezový stav
nálezový stav
Schéma 406U  744.55kB
