Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1948



Výrobce: Tesla Bratislava n. p.



Elektronky: EF12, EL11, AZ11



Popis: Jednookruhový přijímač s přímým zesílením, napájený ze střídavé sítě.



Vlnový rozsah: SV: 190 - 550 m



Bakelitová skříňka 298 x 288 x 175 mm, smaltovaný znáček TESLA, bez stupnice.



Dynamický reproduktor průměru 160 mm, ladění kondenzátorem s pertinaxovým dielektrikem. Výstupní výkon 2 W, napájení ze sítě 120 a 220 V, příkon asi 25 W.




Přijímač  je hrající

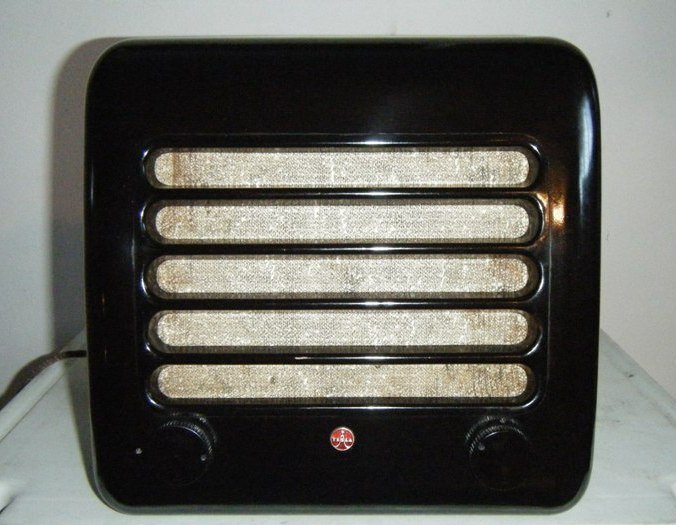

Snímek 422.jpg

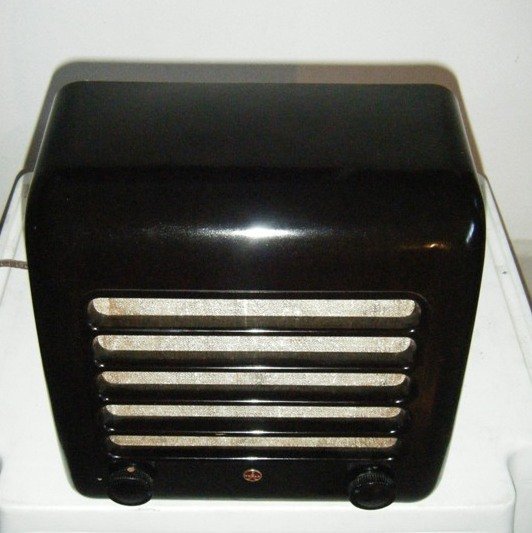

Snímek 423.jpg

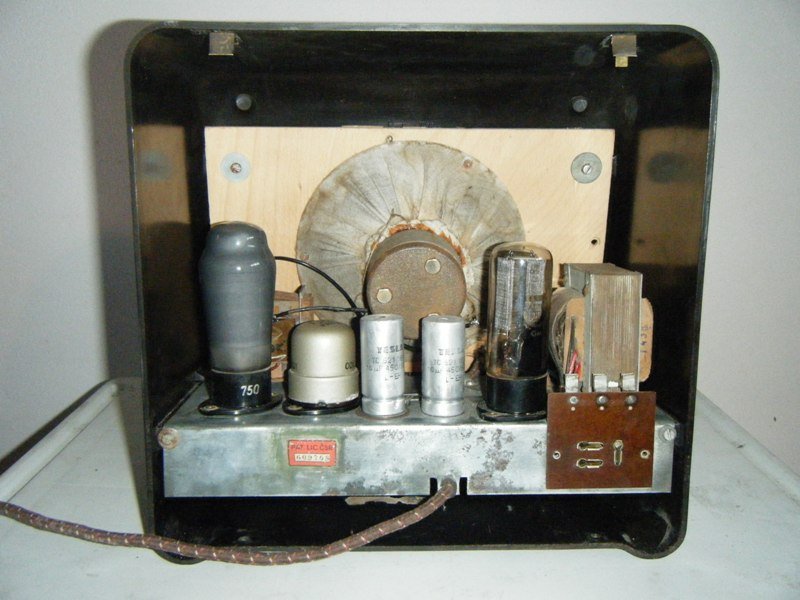

Překližku držící reproduktor jsem musel udělat novou,stará se rozpadla
Překližku držící reproduktor jsem musel udělat novou,stará se rozpadla

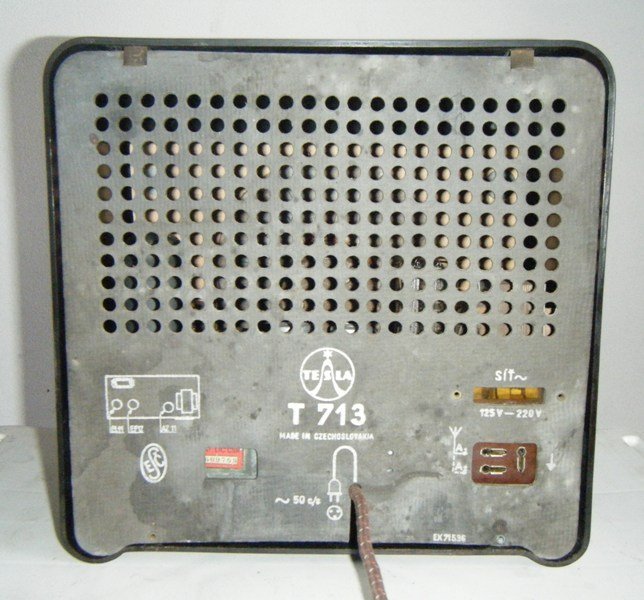

Snímek 439.jpg

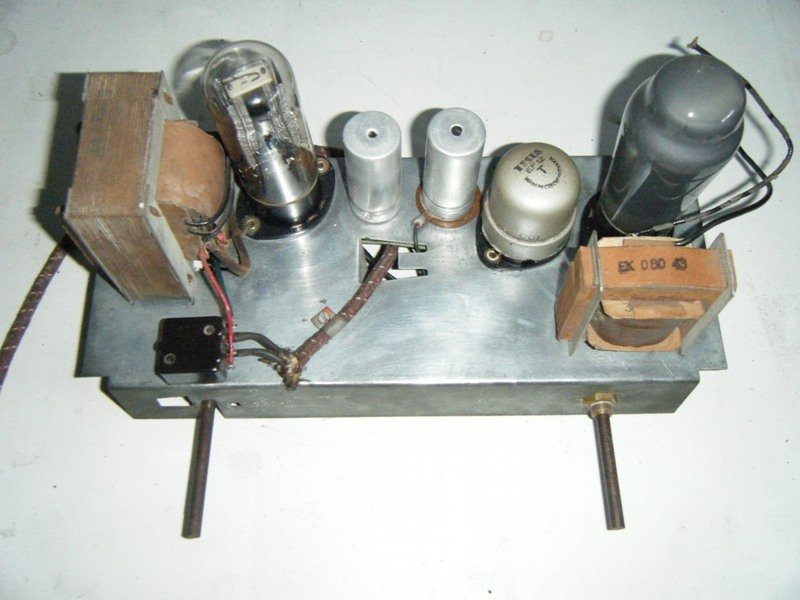

Snímek 419.jpg

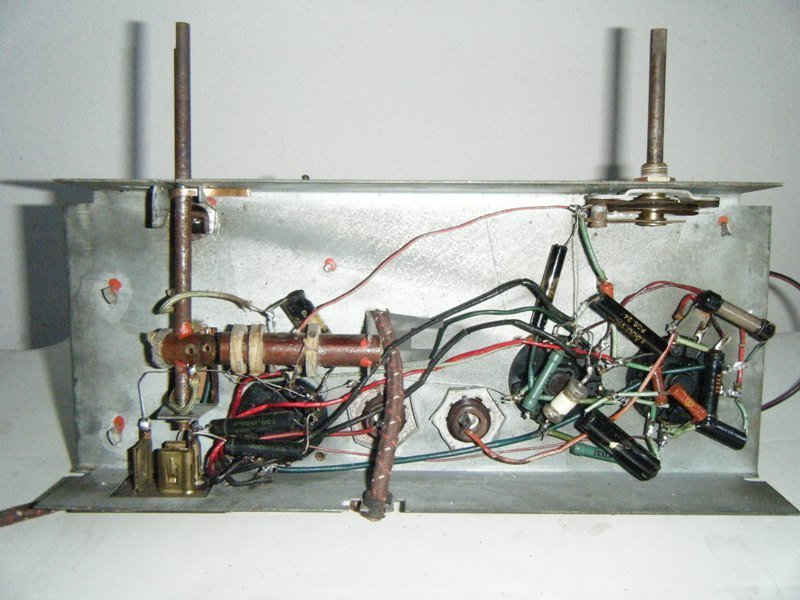

Na této fotce zapojení jsou 3 chyby,přišel na to kamarád
Na této fotce zapojení jsou 3 chyby,přišel na to kamarád

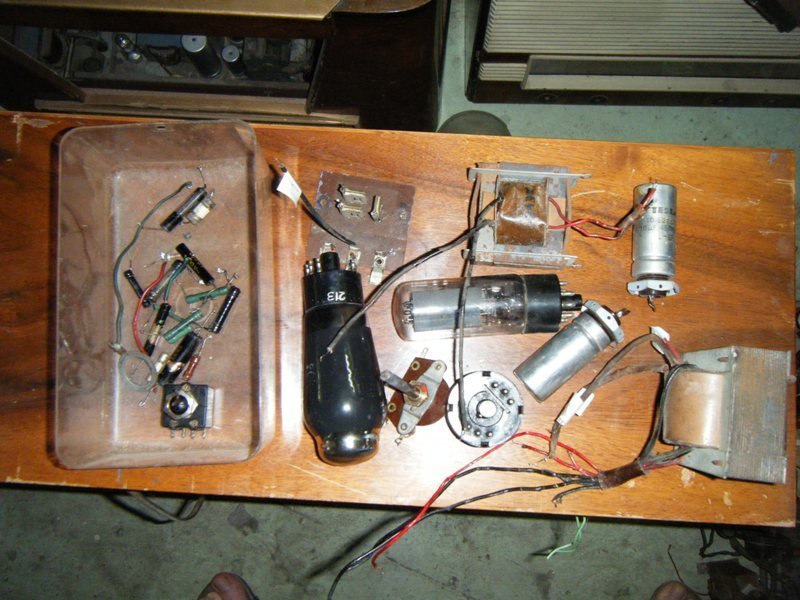

Snímek 268.jpg

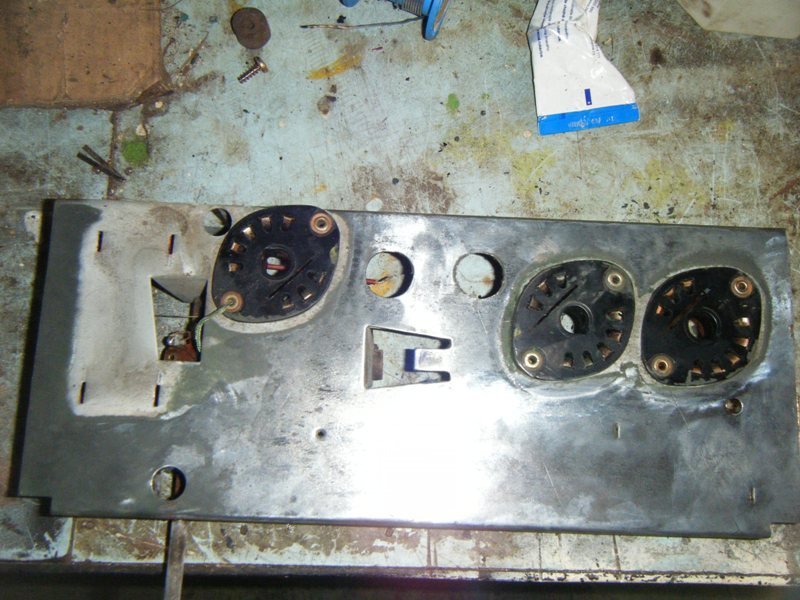

Snímek 269.jpg

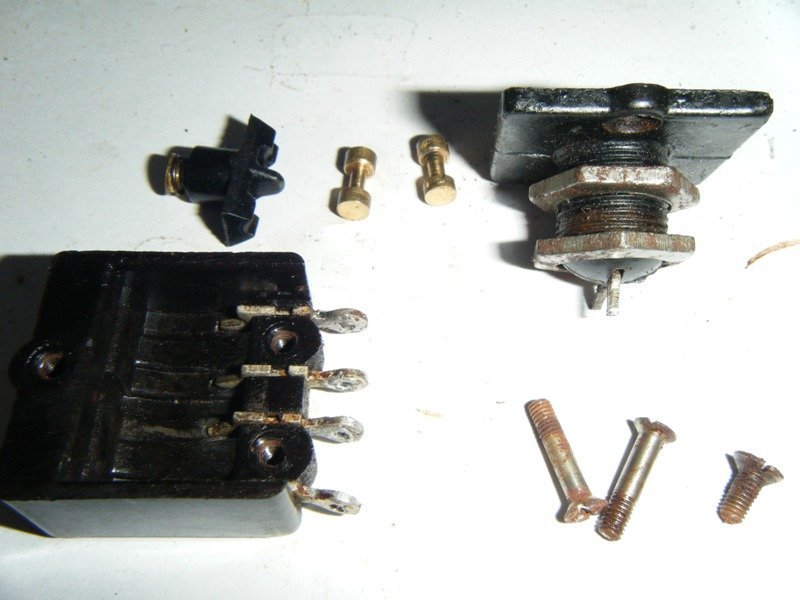

Rozebraný sítový vypínač
Rozebraný sítový vypínač
originál krabice od rádia
originál krabice od rádia
Schéma-T713  701.47kB
