Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1947 - 1948



Výrobce: Tesla Přelouč n. p.

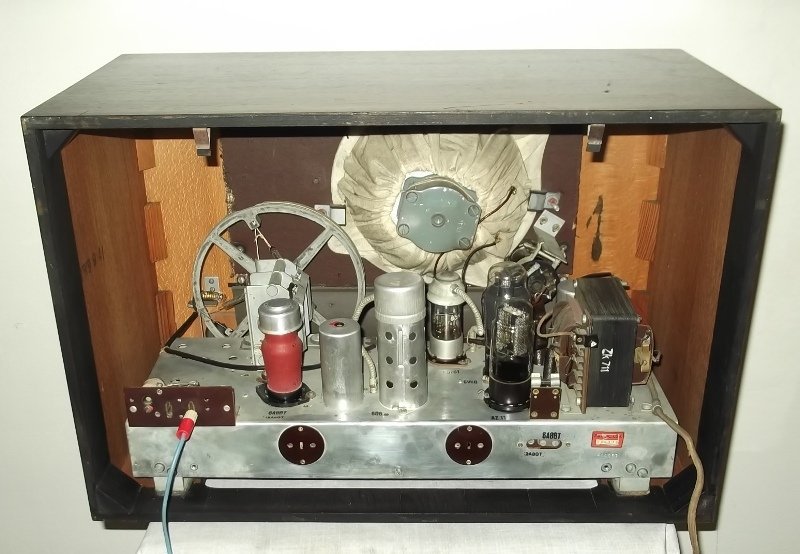

Elektronky: 6A8GT(12A8GT), 6D6, 6Q7GT, 6V6G, EM11, AZ11



Popis: Šestiokruhový superhet napájený ze střídavé sítě.



Vlnové rozsahy:  KV: 16,7 - 50 m

                              SV: 191 - 588 m

                              DV: 720 - 2000 m

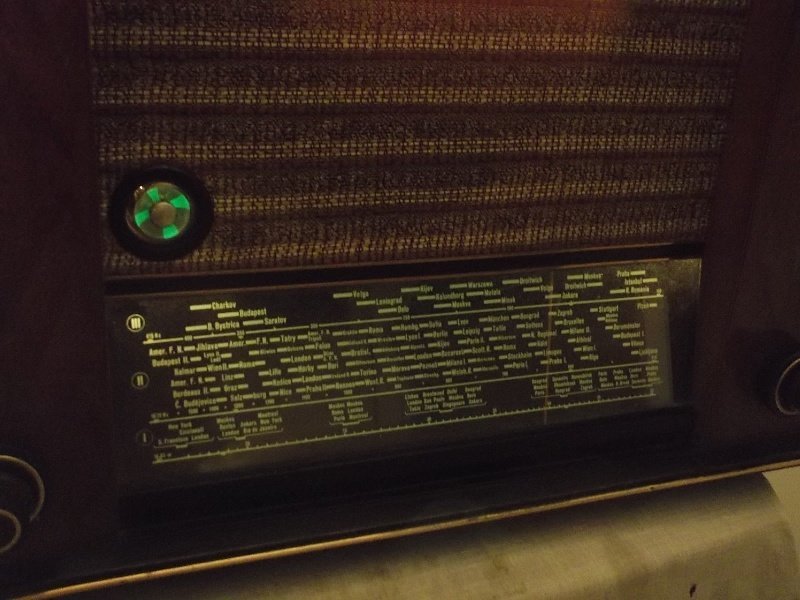

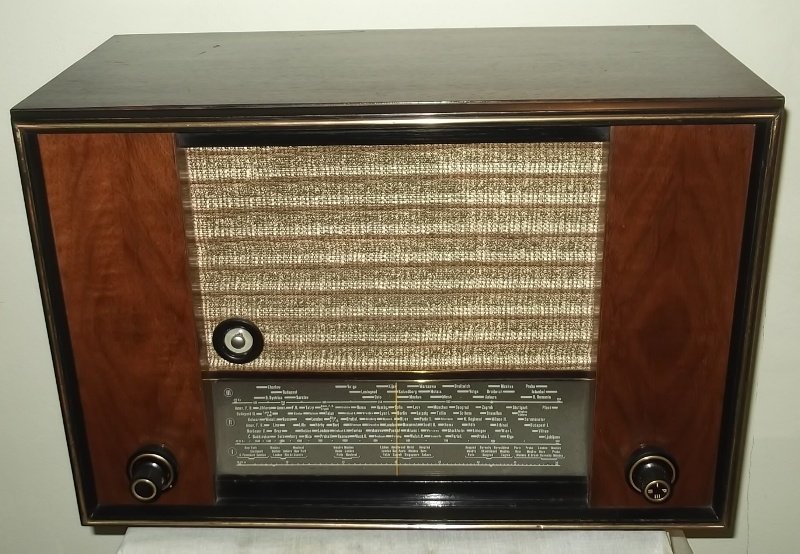

Dřevěná skříň 530 x 360 x 280 mm zdobená mosaznými lištami,kovový rámeček magického oka, skleněná stupnice  se zářivým potiskem a cejchováním v kHz (KV v metrech).

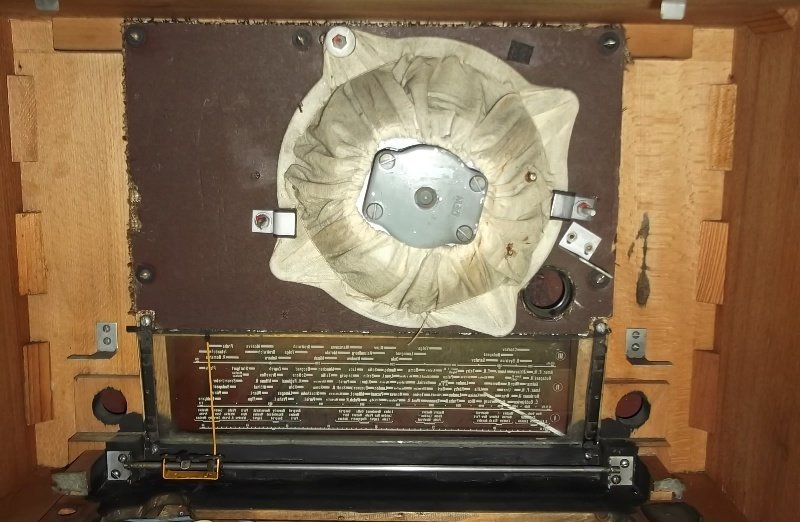

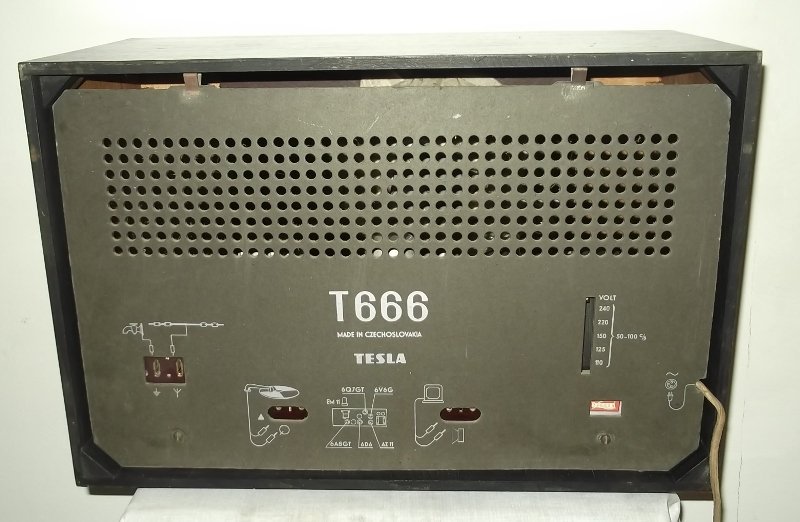

Kruhový reproduktor průměru 175 mm (s trvalým magnetem), přípojky pro gramofon i další reproduktor, magické oko, třístupňový volič zabarvení zvuku, síťová anténa. Výstupní výkon 3W, napájení ze sítě 110, 125, 150, 220 a 240 V, spotřeba asi 55 W.



Rádio vzniklo jako výsledek využití zásob dílů německého přijímače Telefunken 065WK, který se vyráběl za války v Přelouči.

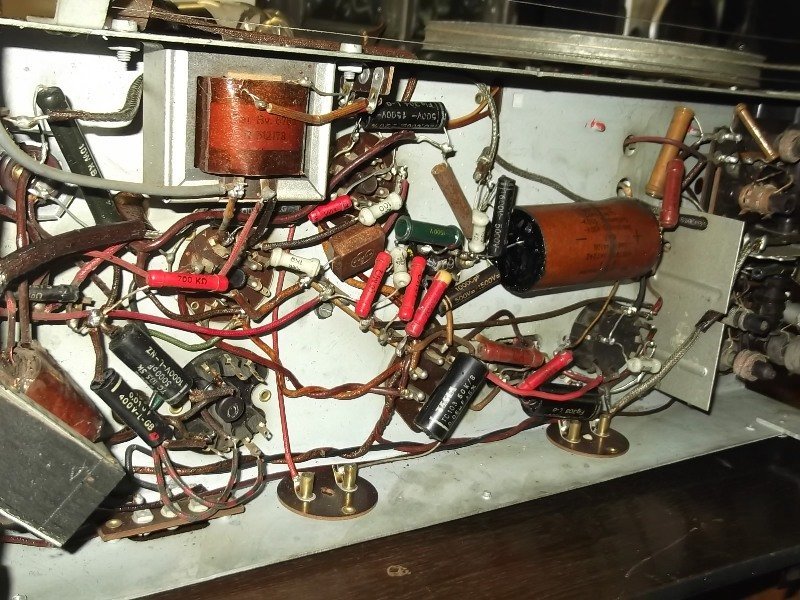

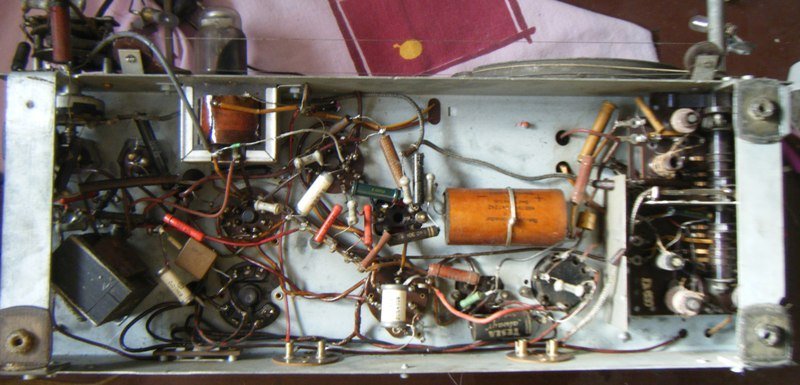

<span><span><span>I když přijímače měly na vstupu i lampu ECH4, tady jde o výsledek amatérské opravy</span></span></span>
I když přijímače měly na vstupu i lampu ECH4, tady jde o výsledek amatérské opravy

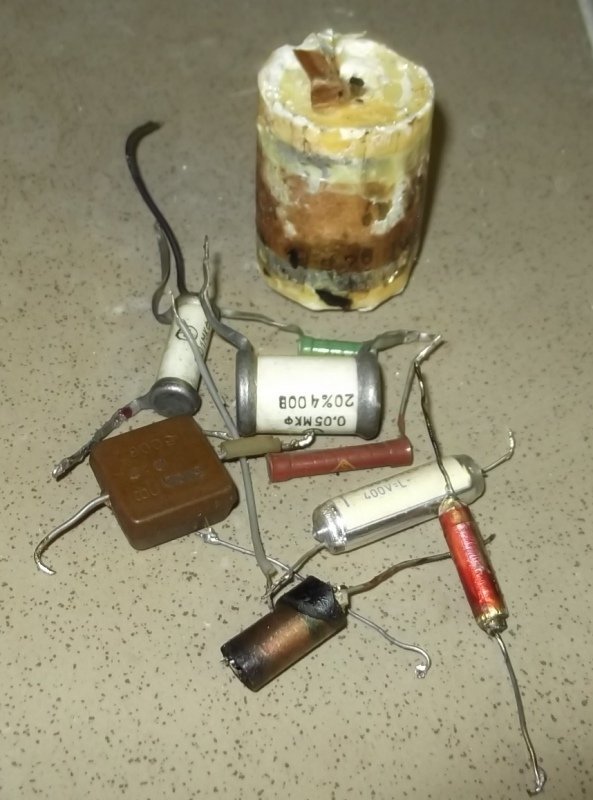

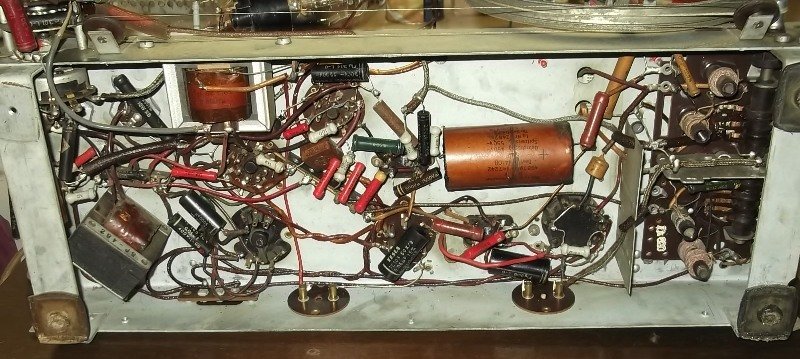

vadné,nepůvodní součástky
vadné,nepůvodní součástky
Schéma T666  2.2MB
