Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1946



Výrobce: Tesla Přelouč n. p.



Elektronky: ACH1, 6B8G, EF11 (13), EL11, EM11, AZ11



Popis: Šestiokruhový superhet napájený ze střídavé sítě.



Vlnové rozsahy: KV1: pásmo 16 m

                           KV2: pásmo 19 m

                           KV3: pásmo 25 m

                           KV4: pásmo 31 m

                           KV5: pásmo 49 m

                           KV6: 13,75 - 48 m

                           SV: 187,5 - 588 m

                           DV: 686,4 - 2000 m



Dřevěná skříň 600 x 480 x 300 mm, ozdobný nápis TESLA, skleněná stupnice v metrech i v kHz a MHz, se jmény vysílačů a indikátorem zvoleného rozsahu.

Dynamický reproduktor průměru 220 mm, přípojky pro gramofon a další vysokoohmový reproduktor, magické oko, regulace šířky mf pásma spojená s tónovou clonou, volitelná síťová anténa. Výstupní výkon 2,8 W, napájení ze sítě 110, 125, 150, 220, 240 V pri spotřebě asi 60 W.



První série byli vyrobeny ještě jako Telefunken T 566 - jde tedy původně o výrobek této firmy. Konstrukce vychází z německého válečného typu 166 WK, který se vyráběl v Přelouči na export. Rádio se prodávalo za cenu 6800,- Kčs.



Rádio je funkční SV,DV,KV nic moc

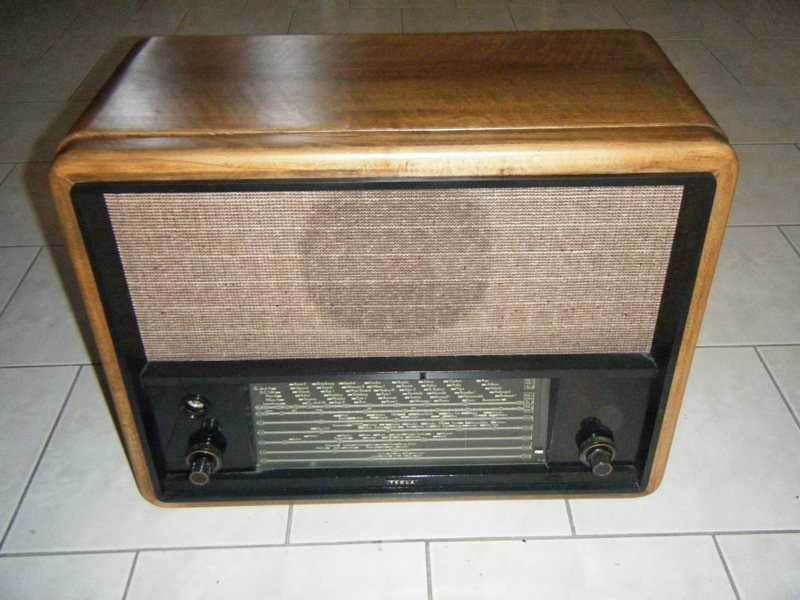

Snímek 096.jpg

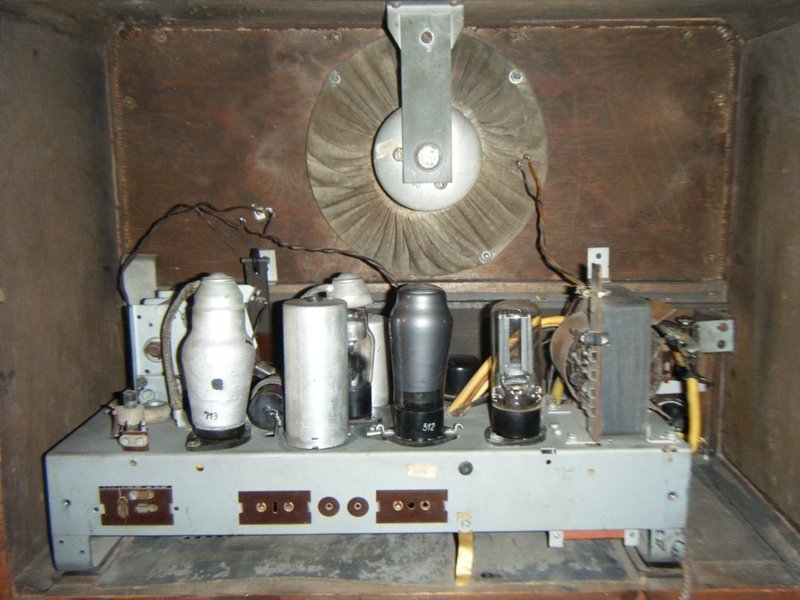

Snímek 221.jpg

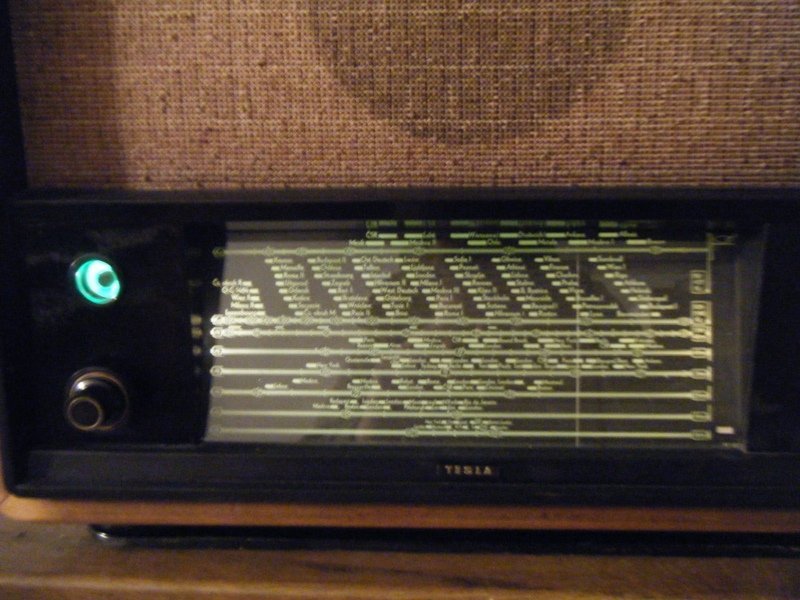

nové magické oko

nové magické oko

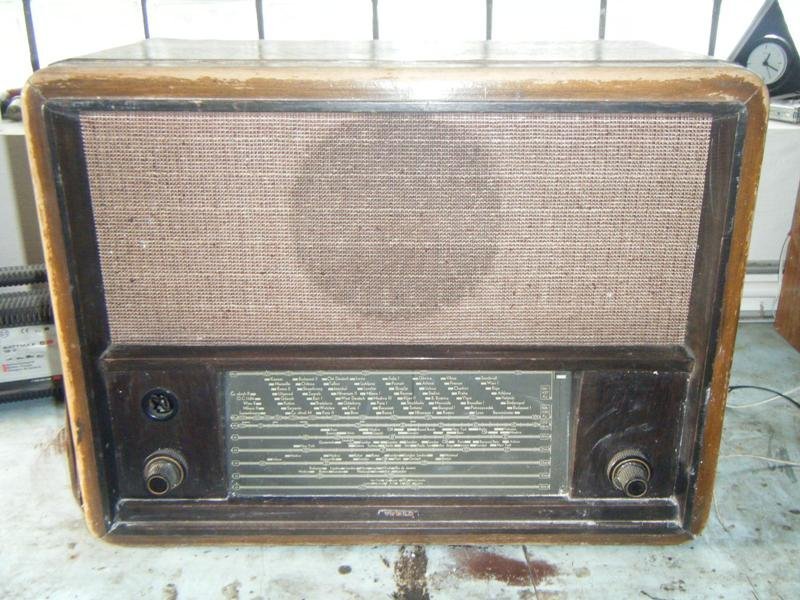

Snímek 038.jpg

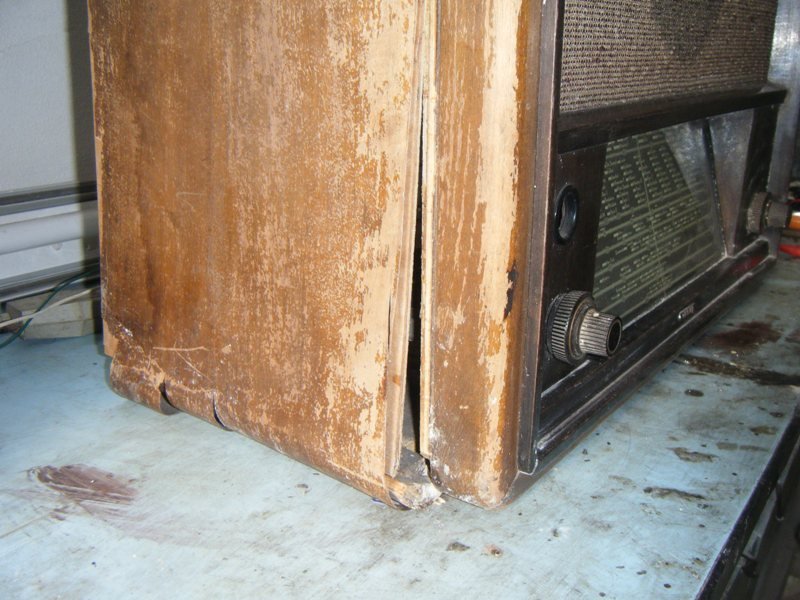

Snímek 036.jpg
Snímek 018.jpg

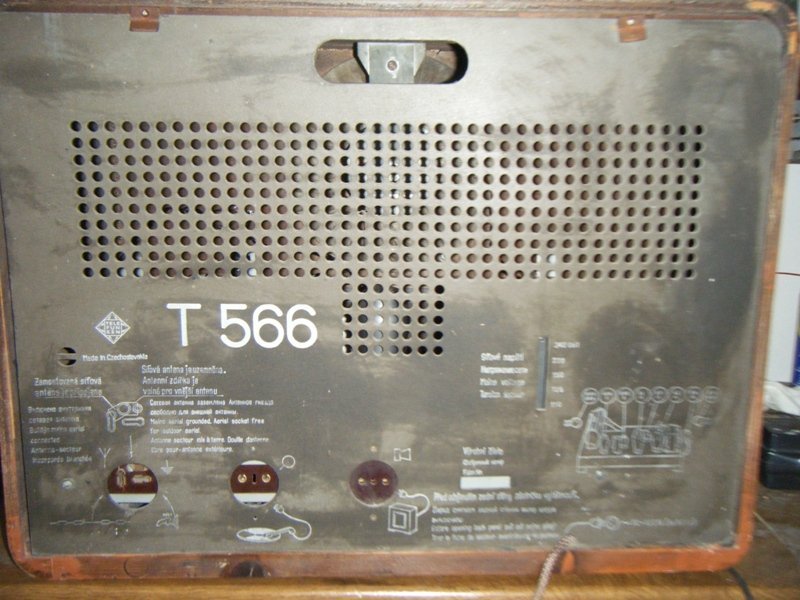

<span><span><span>Nápis Tesla je jenom pod stupnicí, na zadní stěně zůstal znak Telefunken</span></span></span>
Nápis Tesla je jenom pod stupnicí, na zadní stěně zůstal znak Telefunken

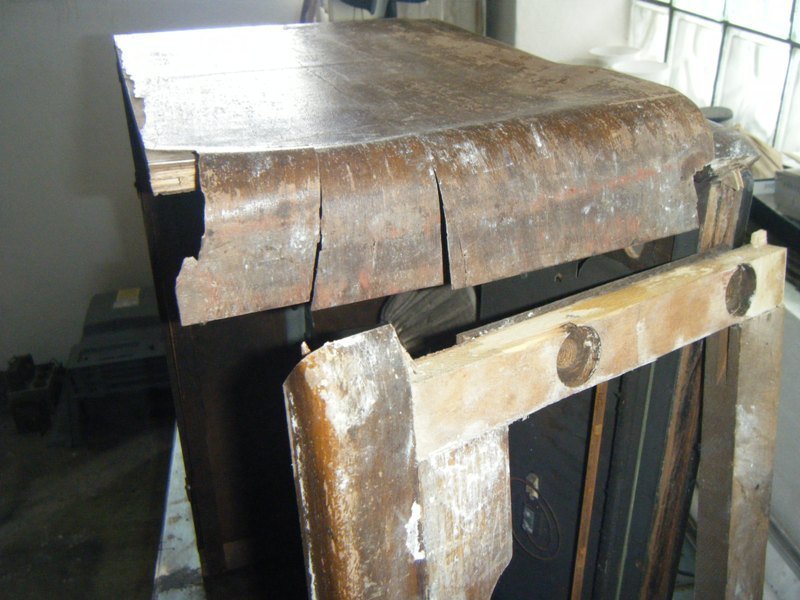

Snímek 044.jpg

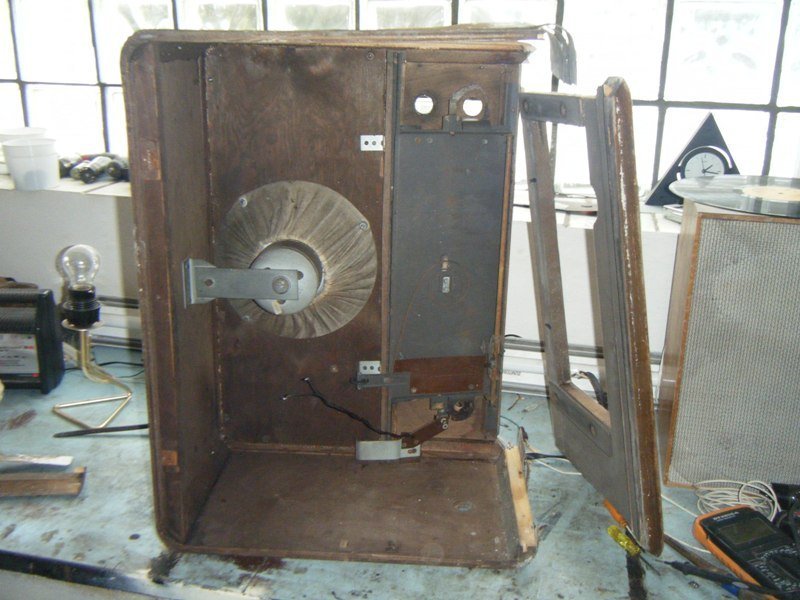

Snímek 045.jpg

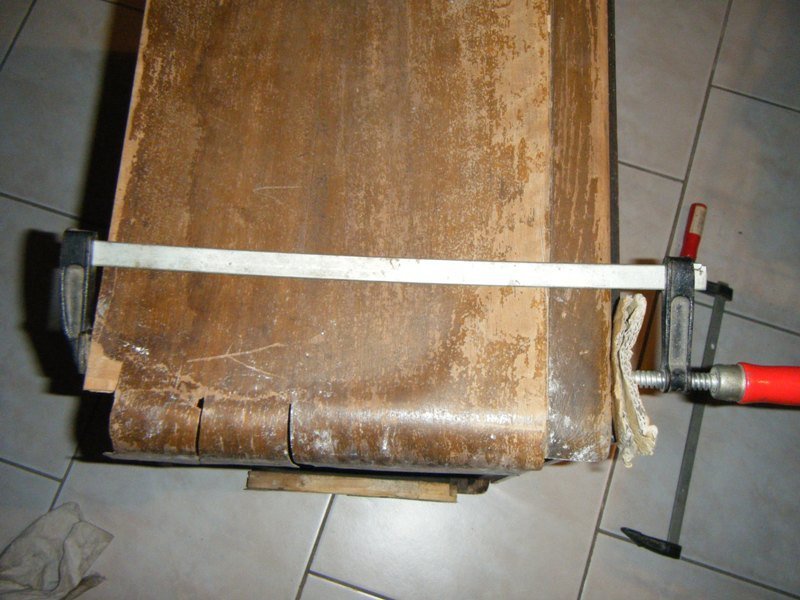

Snímek 049.jpg

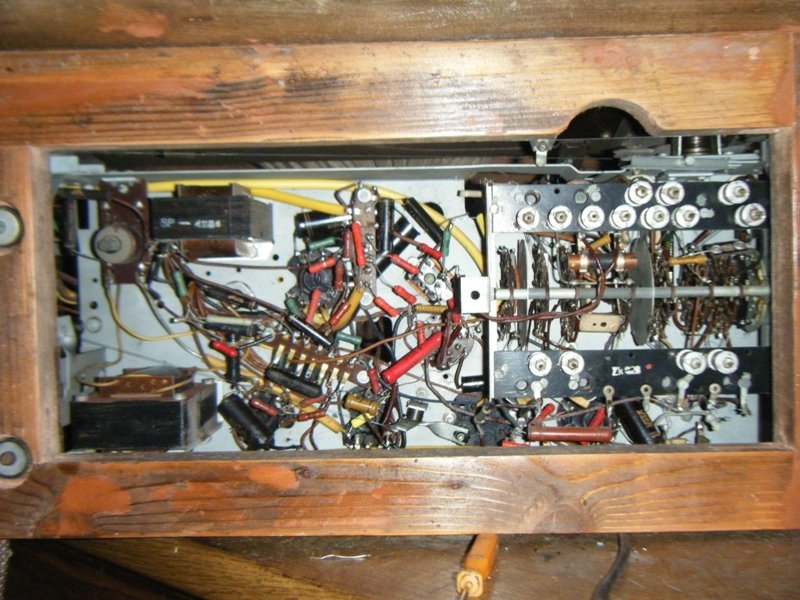

Snímek 220.jpg
Schéma T566  2.68MB
