Rok výroby: 1969 - 1970



Výrobce: Tesla Bratislava n. p.



Elektronky: ECC85, ECH81, ECF803, ECC83, ECL86, ECL86, EM84, EM84



Popis: Šestiokruhový superhet pro AM, osmiokruhový pro FM, s dvoukanálovým nf zesilovačem i stereodekodérem, napájený ze střídavé sítě.





Vlnové rozsahy: VKV: 73 - 65,5 MHz

                            KV: 18,0 - 5,95 MHz

                            SV: 1604 - 519 kHz

                            DV: 300 - 150 kHz

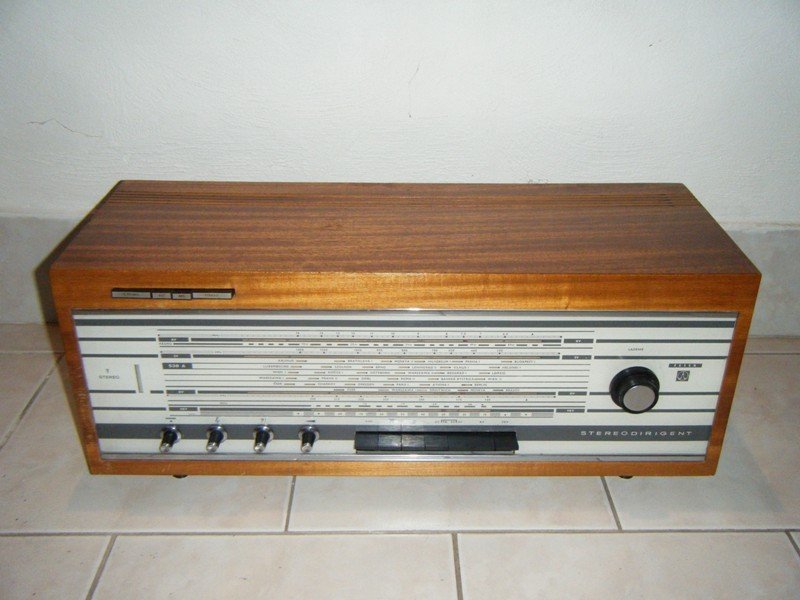

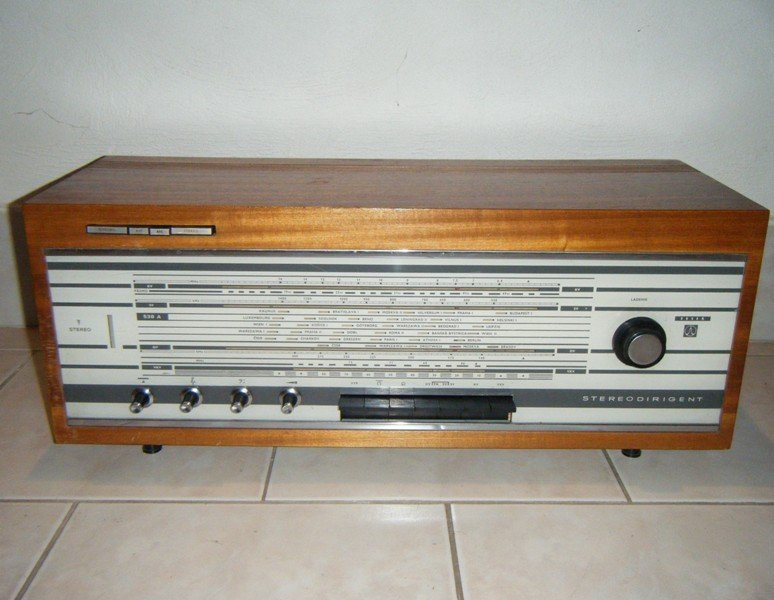

Dřevěná skříň 628 x 227 x 224 mm, dvě kovové chromované lišty, plexisklová stupnice v kHz a MHz se jmény vysílačů.



Externí reprosoustavy ve skříňkách rozměrů 227 x 227 x 420 mm, obsahujících jeden kruhový reproduktor 200 mm a oválný 160 x 120 mm, přípojky pro gramofon a magnetofon,  feritová anténa i vestavěný VKV dipól, funkce AFC, tranzistorový dekodér TSD 3A pro stereo reprodukci na VKV, přepínač šířky mf pásma, volič hudba / řeč, dvojice magických ok pro indikaci vyladění i stereo signálu, samostatná regulace basů, výšek a vyvážení kanálů. Výstupní výkon 2 x 2,5 W, napájení ze sítě 120 a 220 V, příkon asi 70 W.



První skutečně stereofonní radiopřijímač, zkonstruovaný jako odpověď na zavedení stereo vysílaní v ČSSR v roce 1968.



Rádio je funkční
Rádio hraje slušně i na VKV(několik stanic)
Rádio hraje slušně i na VKV(několik stanic)
Závady:prasklá ECC 85,jeden studený spoj,chrastící potenciometry,během zkoušky odešel selenový usměrňovač
Závady:prasklá ECC 85,jeden studený spoj,chrastící potenciometry,během zkoušky odešel selenový usměrňovač

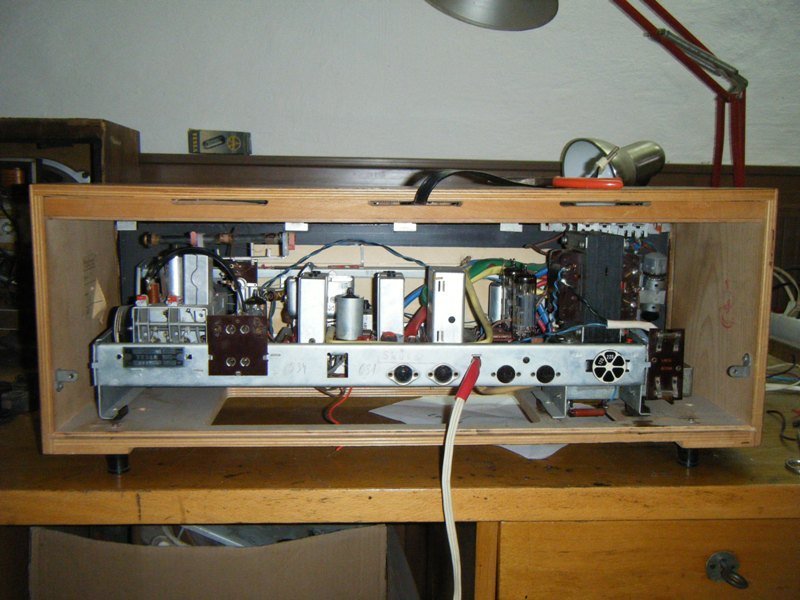

Snímek 201.jpg

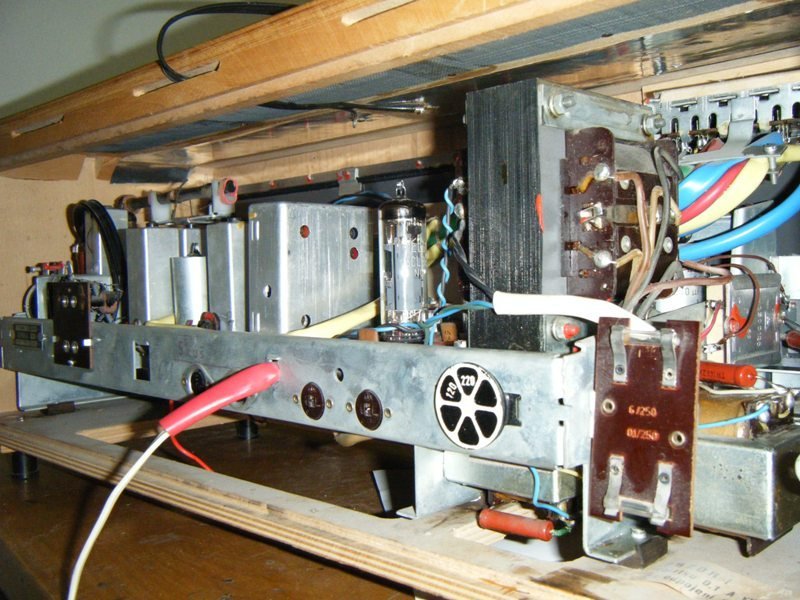

Snímek 199.jpg

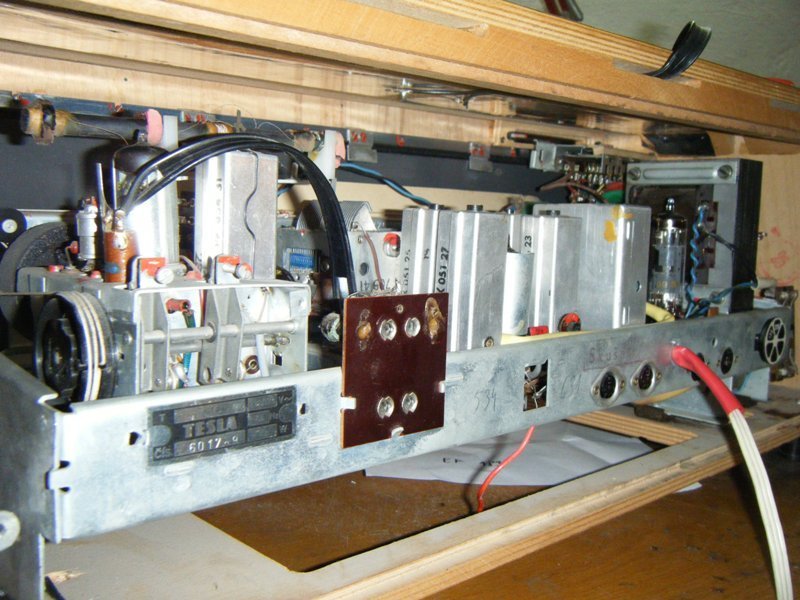

Snímek 200.jpg

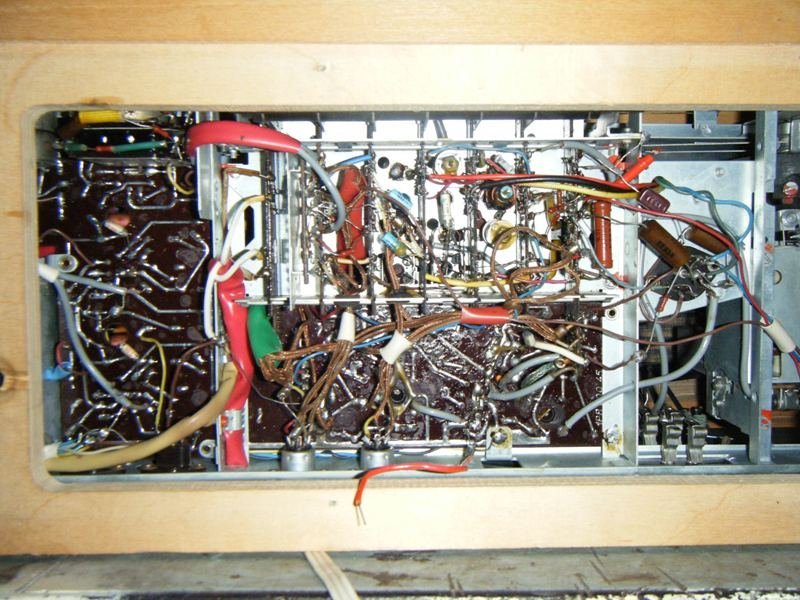

Snímek 205.jpg

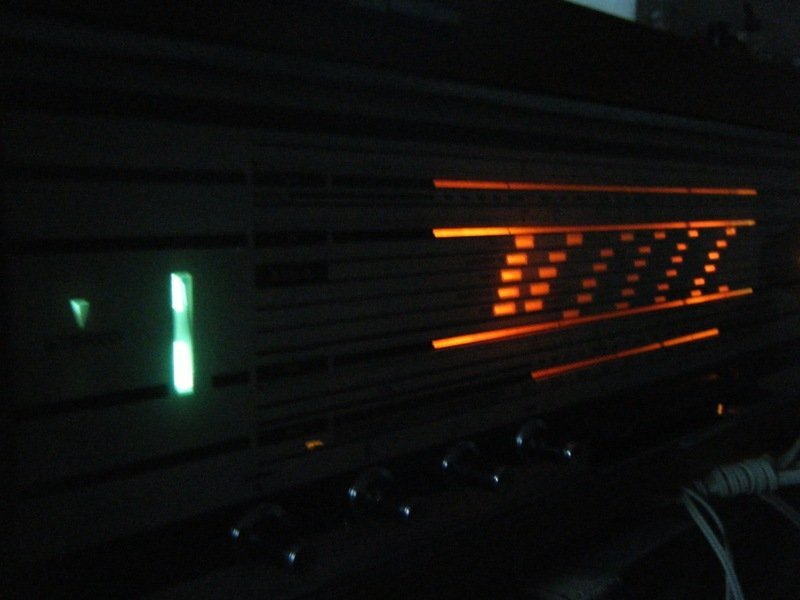

Snímek 203.jpg

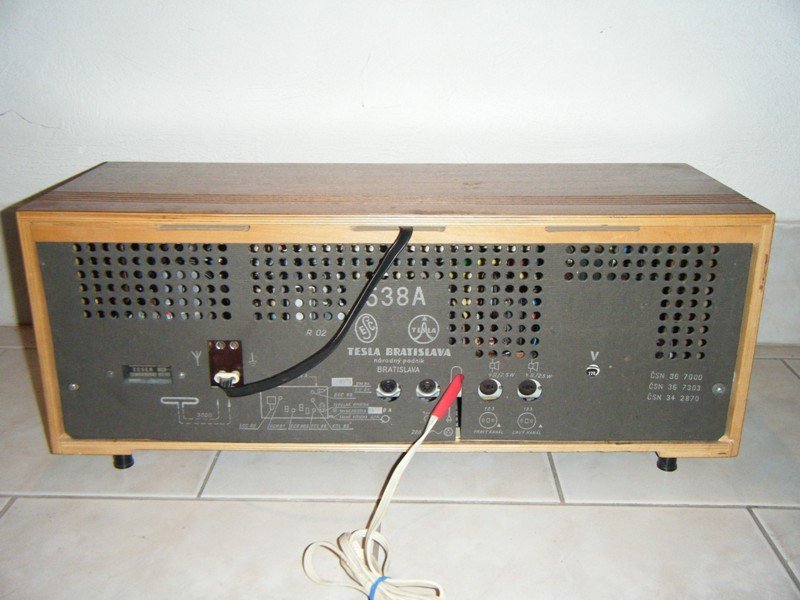

Snímek 208.jpg
