Rok výroby: 1948 - 1949
Výrobce: Tesla n. p. Praha - Hloubětín
Elektronky: ECH21, EF22, EF22, EBL21, EM11, AZ11
Popis: Sedmiokruhový superhet s pásmovým filtrem, napájený ze střídavé sítě.
Vlnové rozsahy: KV1: 13 - 17,8 m
KV2: 18,8 - 28 m
KV3: 29 - 51 m
SV: 188 - 585 m
DV: 750 - 1950 m

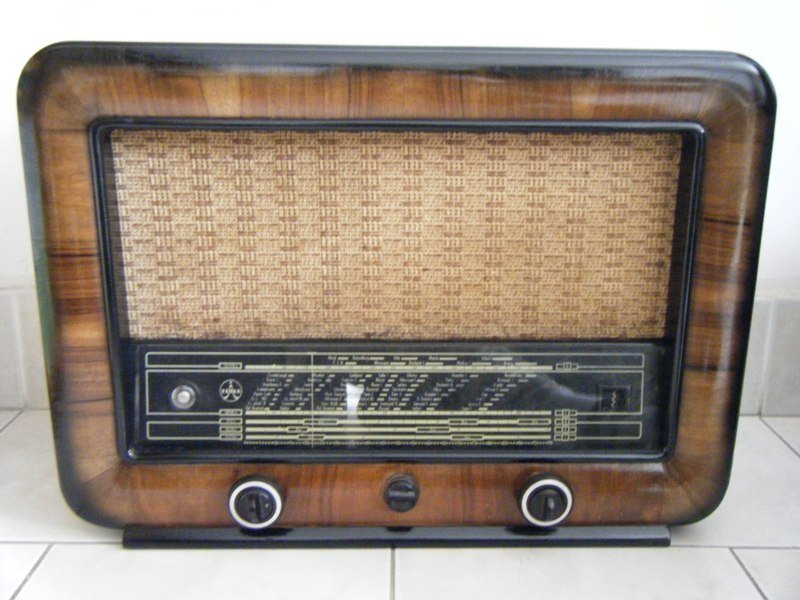

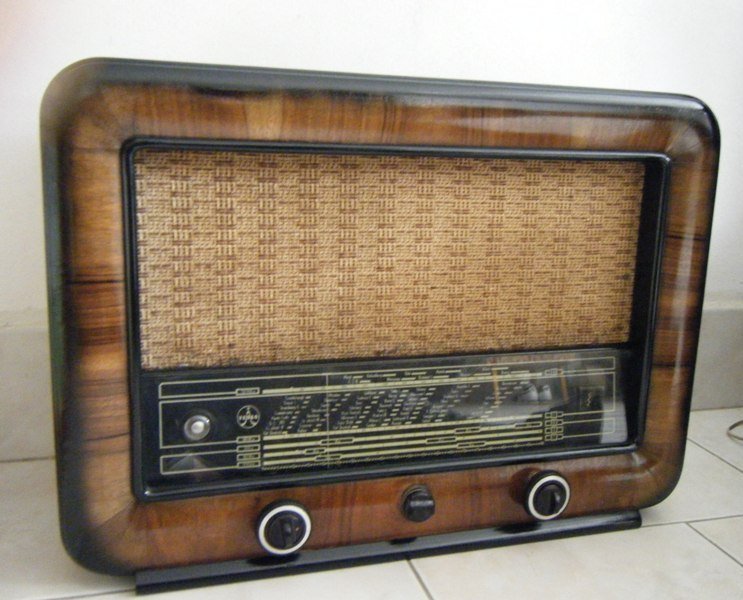

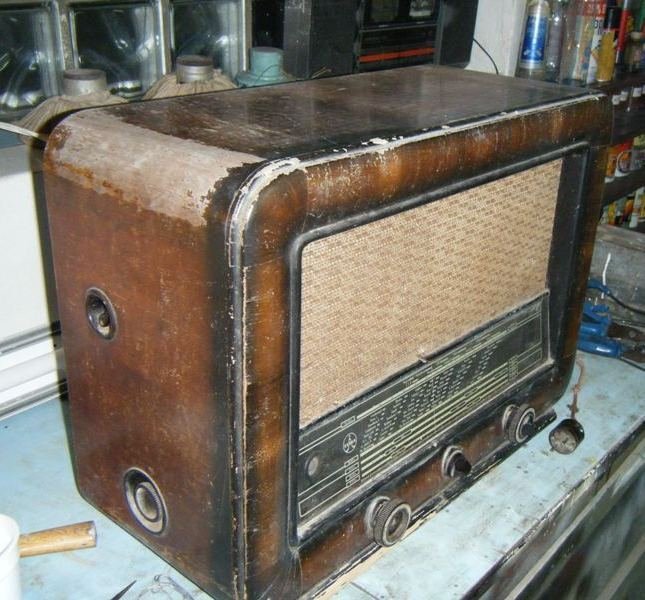

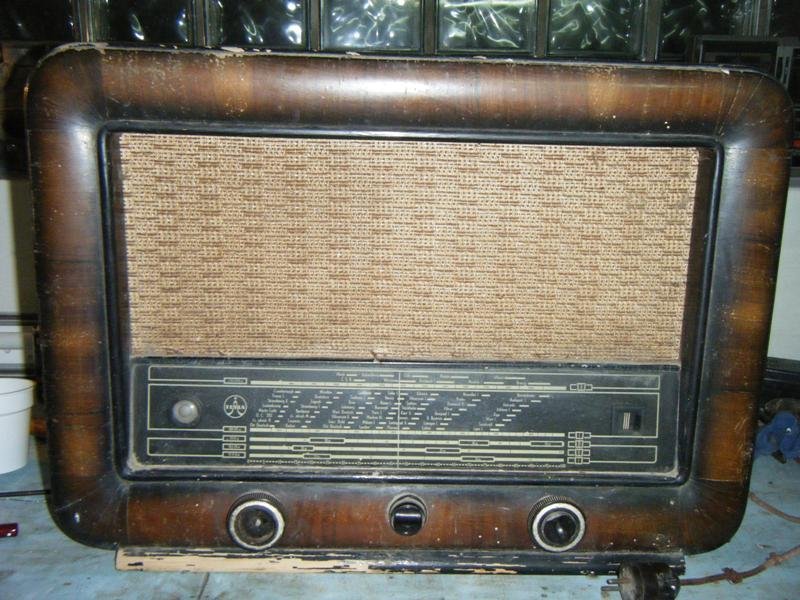

Dřevěná skříň 630 x 450 x 310 mm, kovové obroučky knoflíků, skleněná stupnice cejchovaná v metrech, se jmény vysílačů a indikátorem zvoleného rozsahu.

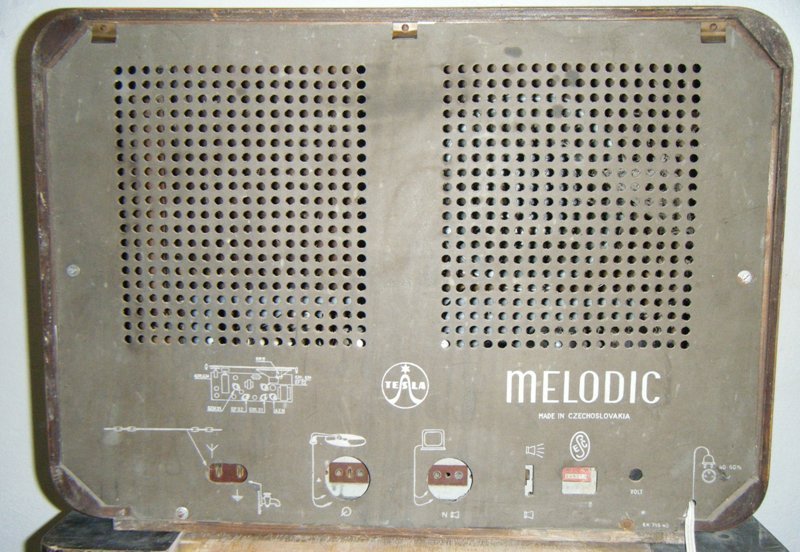

Dynamický reproduktor průměru 215 mm, přípojky pro gramofon i další reproduktor, vypínač vestavěného reproduktoru, magické oko, plynulá tónová clona spojená s přepínáním hudba / řeč, volič šířky mf pásma. Výstupní výkon 3 W, napájení ze sítě 110, 125, 145, 200, 220, 245 V, příkon asi 60 W.
Rádio je hrající

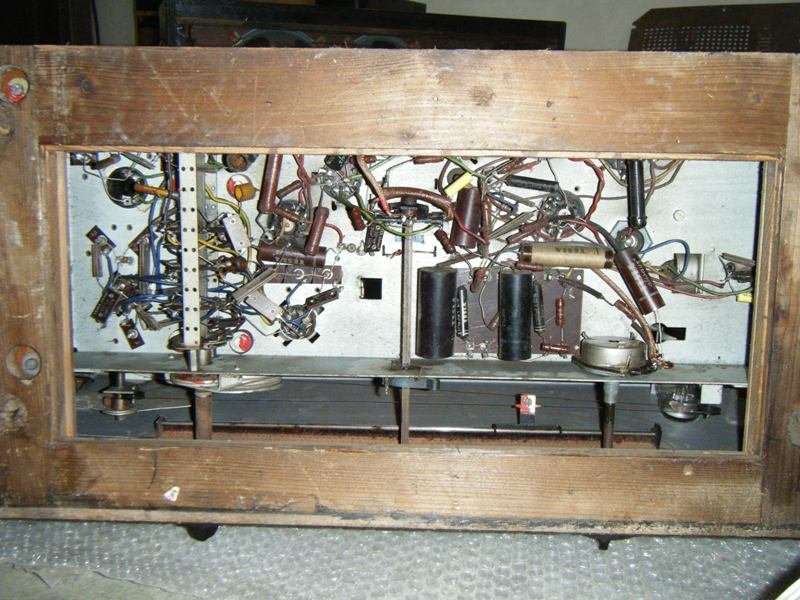

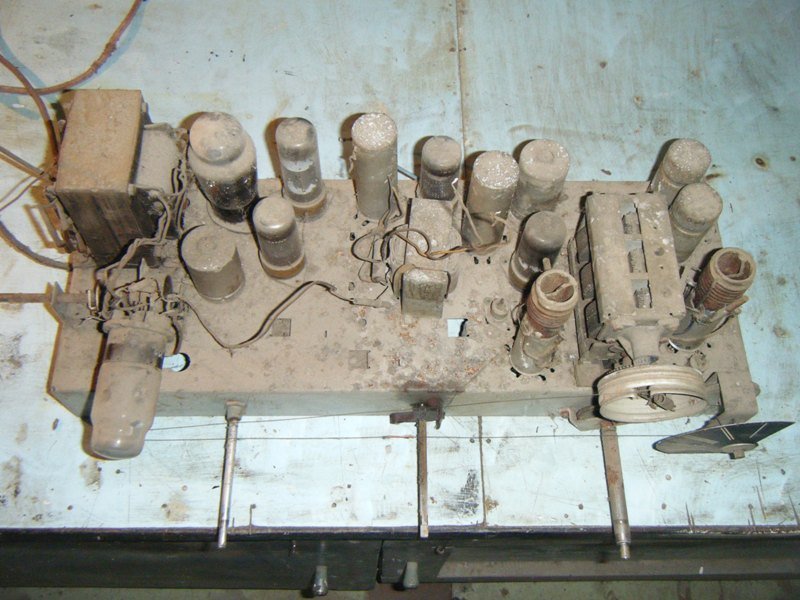

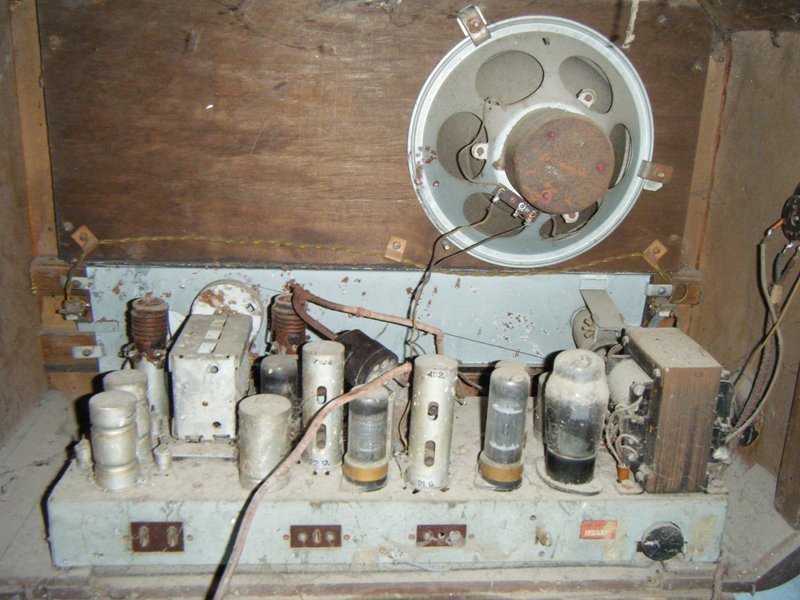

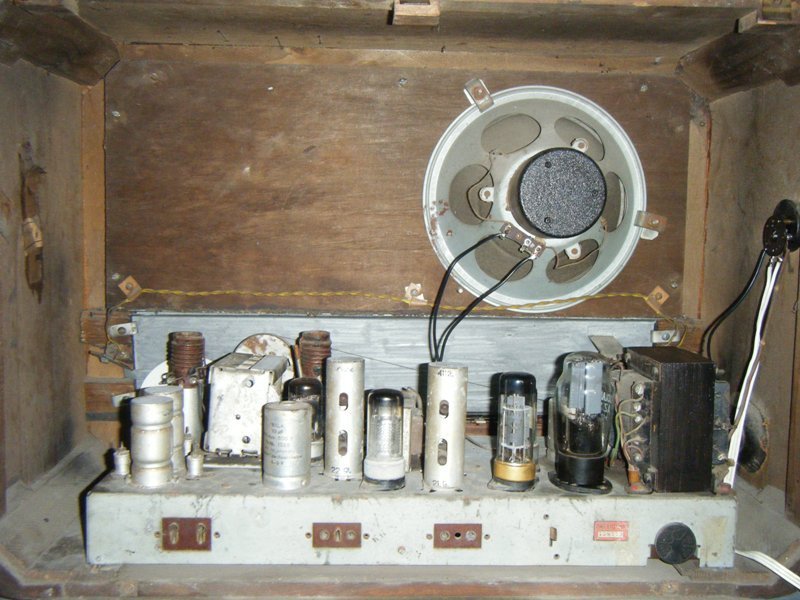

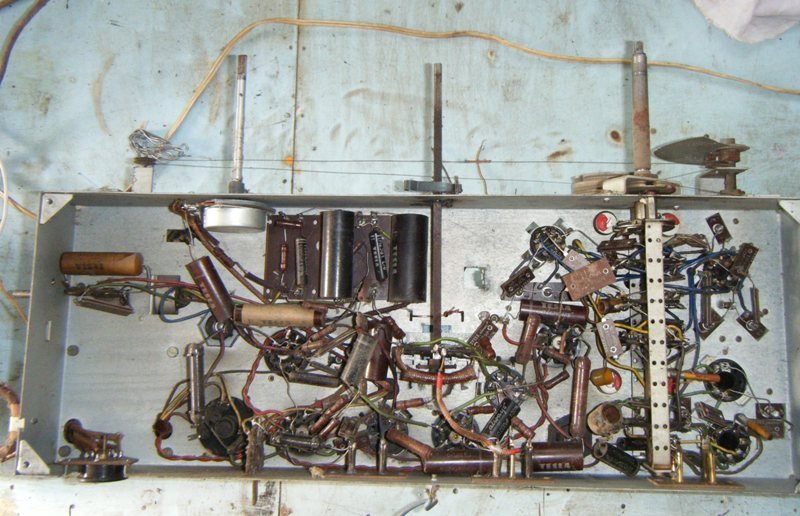

Šasi v nálezovém stavu,nejvíce mi dal zabrat ladící kondenzátor ,i když byl vyčištěn a plech byly rovnoměrně od sebe, zhruba od polovičky měl zkrat.Nakonec vyřešeno dobře mířenou ránou s boku kondenzátoru kladivem
Schéma Melodic 1
2.79MB
Schéma Melodic 2
2.59MB
