Sbírka starých elektronkových radiopřijímačů

Rok výroby: 1965



Výrobce: Tesla Bratislava n. p.



Elektronky: ECC85, ECH81, EBF89, EABC80, EL84, EM84



Popis: Šestiokruhový superhet pro AM, osmiokruhový pro FM, s vestavěným gramofonem, napájený ze střídavé sítě.





Vlnové rozsahy: VKV: 73 - 65,5 MHz

                             DV: 300-525 kHz

                             SV: 1604 - 524 kHz



Dřevěná skříň 648 x 330 x 307 mm, mosazné terčíky knoflíků, skleněná stupnice v kHz a MHz se jmény vysílačů.



Kruhový reproduktor průměru 165 mm, přípojky pro magnetofon i další reproduktor, magické oko, feritová anténa, čtyřrychlostní gramošasi H 204 (16, 33, 45, 78 ot. / min). Výstupní výkon 2 W, napájení ze sítě 120 a 220 V, spotřeba asi 46 W i s gramofonovým motorkem.

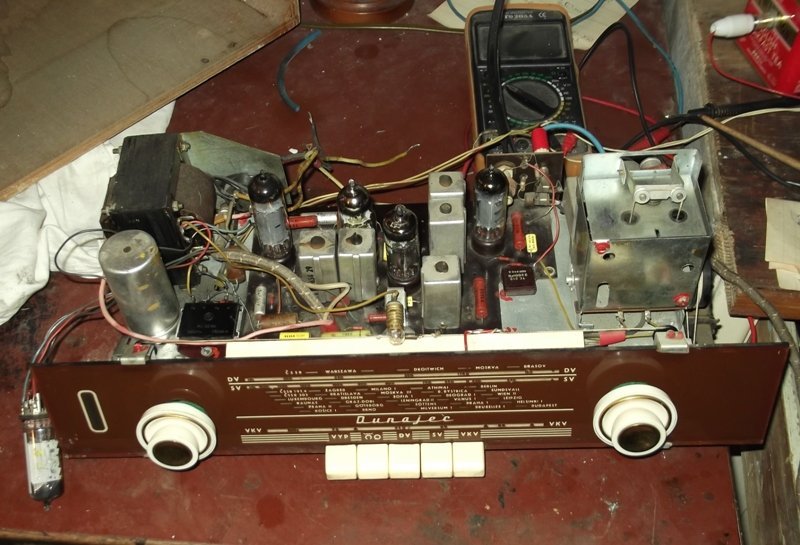

Gramorádio je funkční

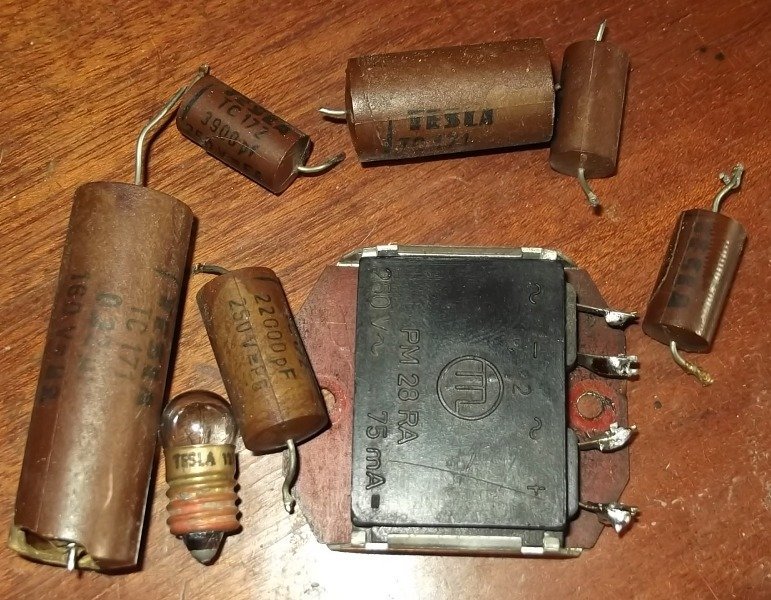

Vadné součástky,selen.usměrnovač odešel při testování
Vadné součástky,selen.usměrnovač odešel při testování

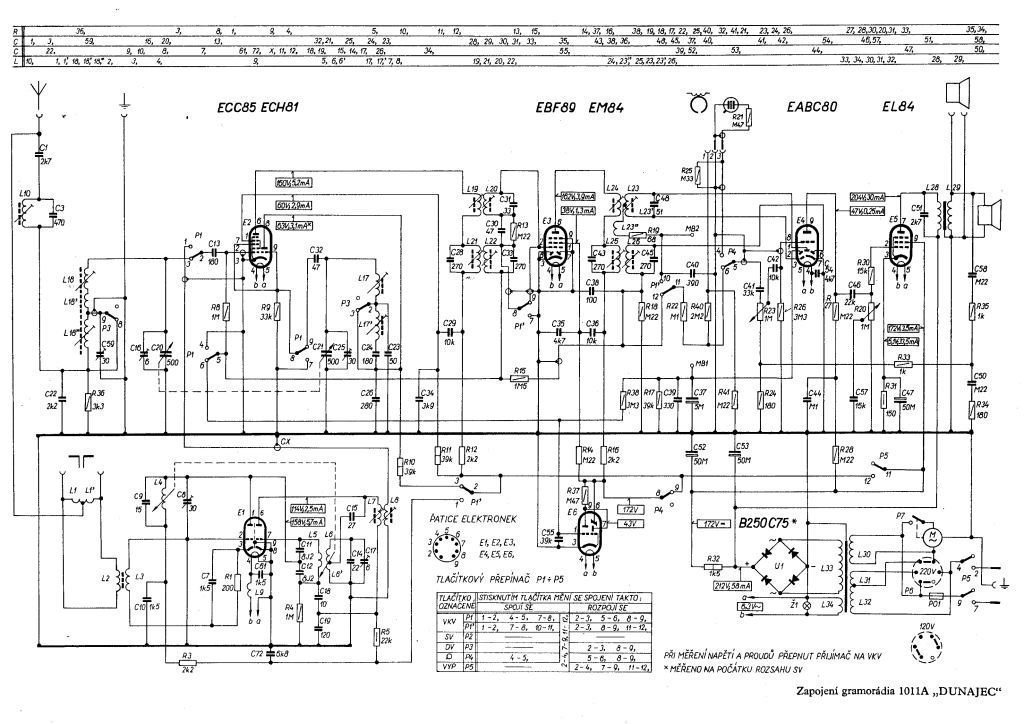

schéma
schéma
