Rok výroby: 1959 - 1961



Výrobce: Tesla Přelouč n. p.



Elektronky: ECC85, ECH81, EBF89, EBF89, EAA91, ECC83, EL84, EM80, EZ81



Popis: Šestiokruhový superhet pro AM, desetiokruhový pro FM, s vestavěným gramofonem,napájený ze střídavé sítě.





Vlnové rozsahy: VKV: 73 - 65,5 MHz

                           KV1: 18,0 - 11,0 MHz

                           KV2: 11,0 - 5,80 MHz

                           SV1: 1612 - 914 kHz

                           SV2: 914 - 530 kHz

                           DV: 280 - 150 kHz

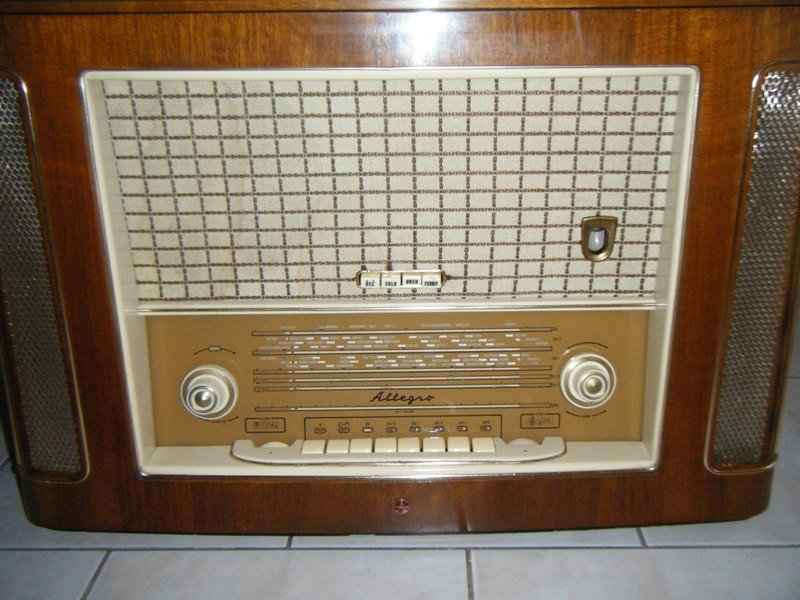

Dřevěná skříň 680 x 470 x 365 mm zdobená mosaznými lištami a rámečky, hliníkové mřížky bočních reproduktorú, smaltovaný znáček TESLA. Skleněná stupnice je cejchovaná v kHz a MHz a obsahuje nejen jména vysílačů, ale též ukazatele nastavení tónových korekcí.



Dvoupásmová soustava s jedním reproduktorem průměru 200 mm a dvěma průměru 100 mm, přípojky pro magnetofon i druhý reproduktor, otočná feritová anténa i vestavěný dipól, magické oko, třípolohový tónový rejstřík, samostatná regulace basů a výšek + šířky mf pásma, gramošasi H 20 s rychlostmi 16, 33, 45 a 78 ot. / min. Výstupní výkon 2,5 W, napájení ze sítě 120 nebo 220 V, spotřeba asi 83 W i s gramofonem.



Rádio je funkční,pouze nefunguje sítový vypínač
Náhradní potenciometr a feritovou anténu mi poslal Pan Jiří Hájek-DĚKUJI!
Náhradní potenciometr a feritovou anténu mi poslal Pan Jiří Hájek-DĚKUJI!
Snímek 029.jpg

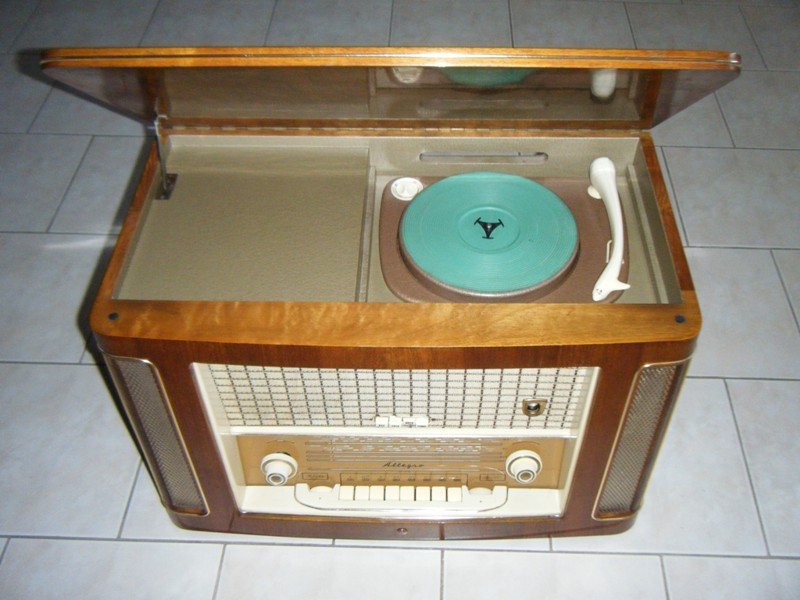

Snímek 030.jpg

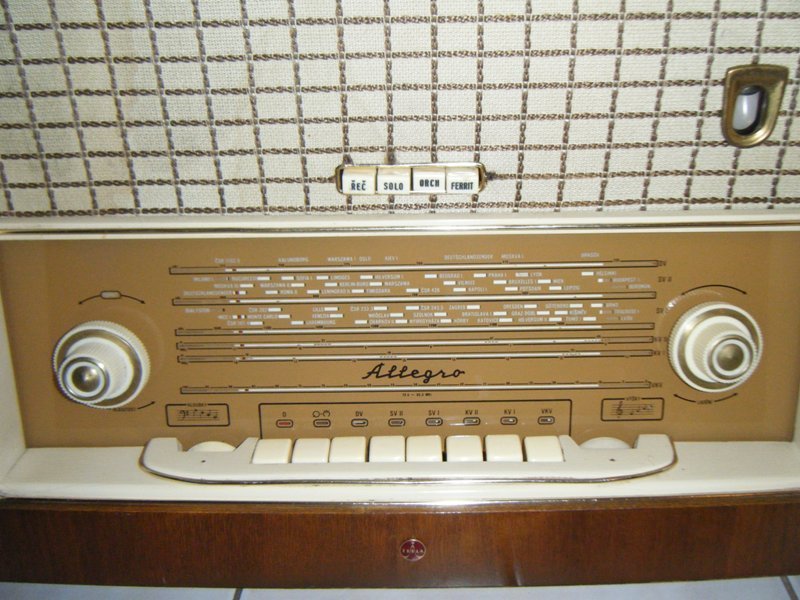

Snímek 032.jpg

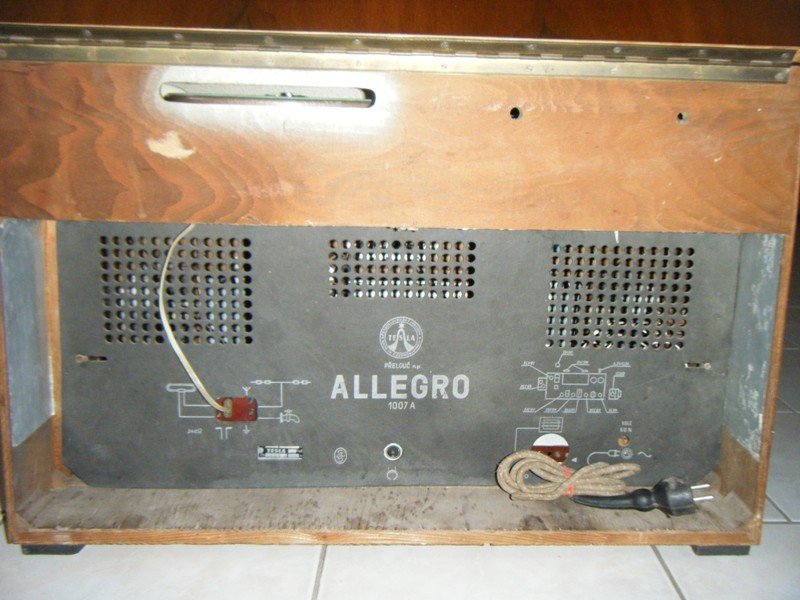

Snímek 031.jpg

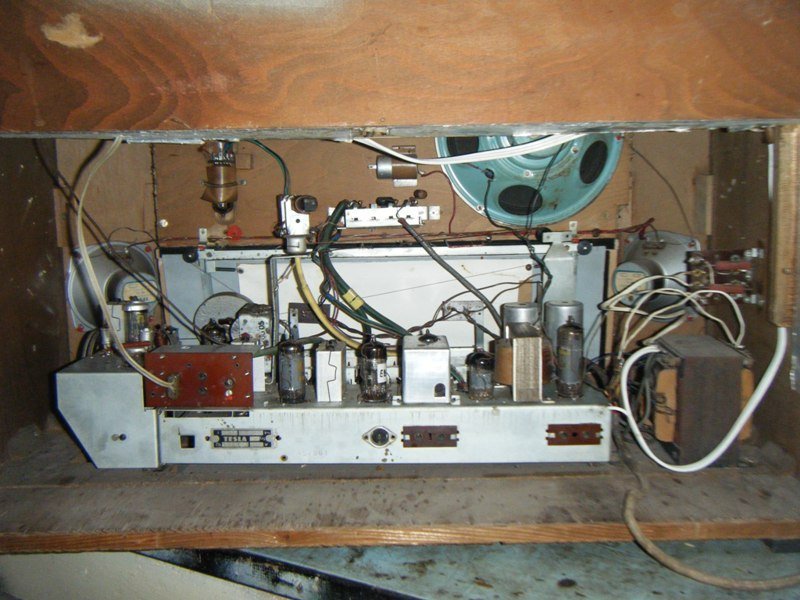

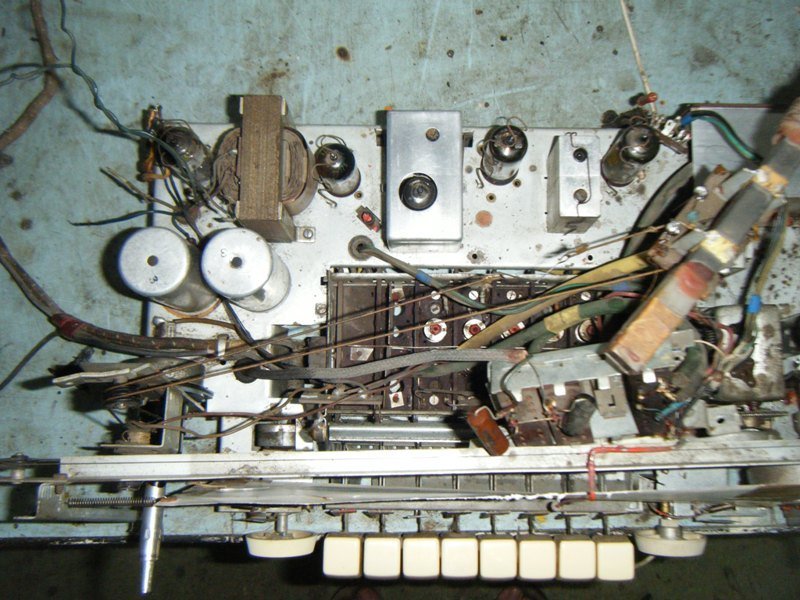

Nepůvodní sítové trafo,usměrnovačka nahrazena diodami
Nepůvodní sítové trafo,usměrnovačka nahrazena diodami

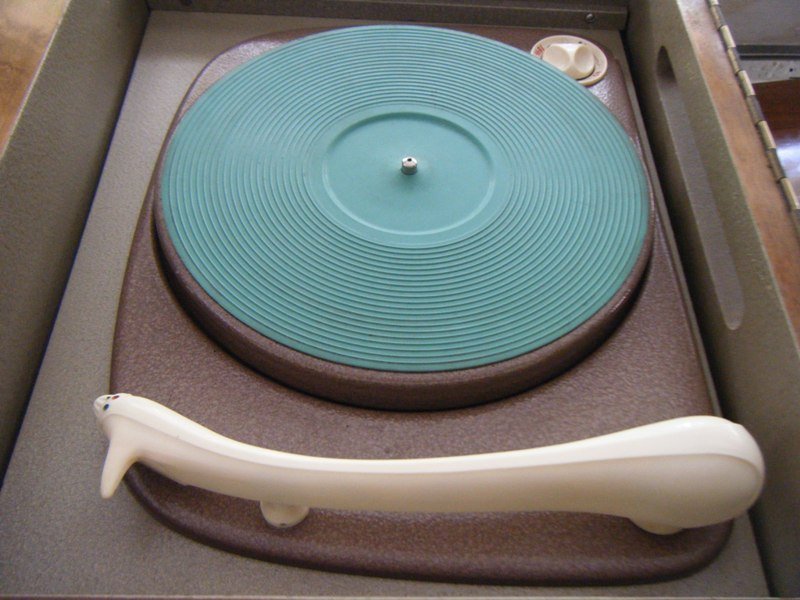

Snímek 024.jpg

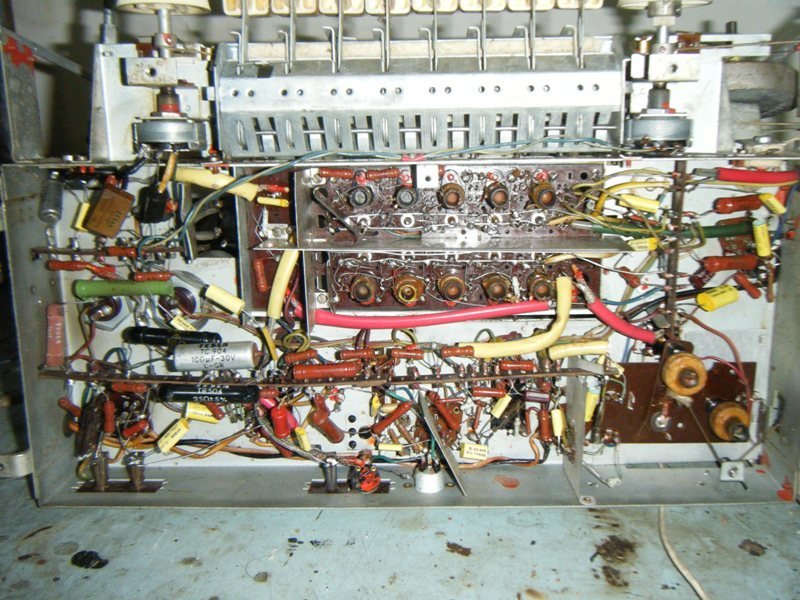

Snímek 023.jpg
Snímek 022.jpg

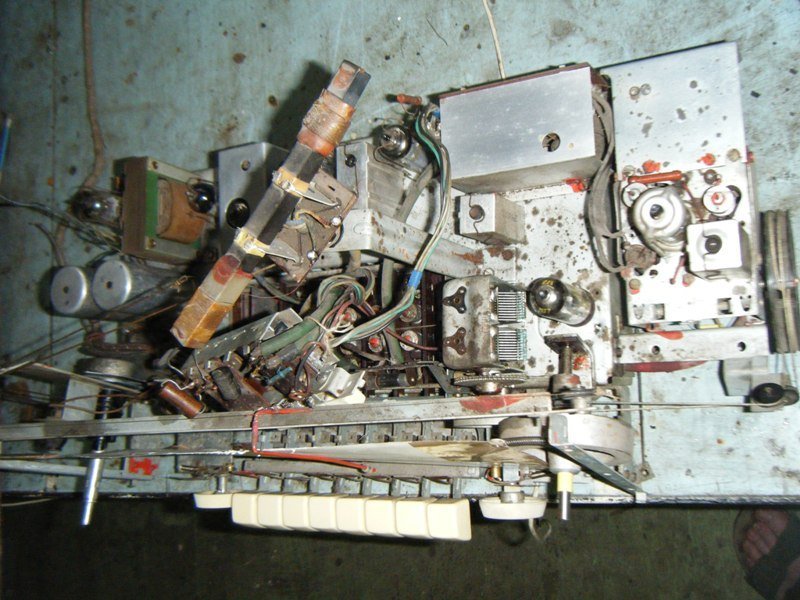

Snímek 021.jpg

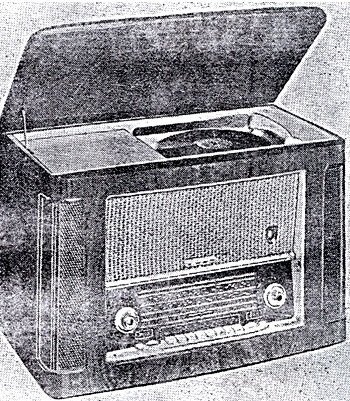

Původní návrh přístroje měl černou  stupnici a odlišný brokát
Původní návrh přístroje měl černou stupnici a odlišný brokát
