Rok výroby: 1951 - 1952



Výrobce: Tesla n. p. Praha - Hloubětín



Elektronky: UCH21, UCH21, UBL21, EM11, UY1N



Popis: Šestiokruhový superhet napájený ze střídavé i stejnosměrné sítě.



Vlnové rozsahy:  KV1: 31 m pásmo

                            KV2: 16 - 51 m

                            SV: 187 - 571 m

                            DV: 1000 - 2000 m



Bakelitová skříňka 360 x 273 x 157 mm, skleněná stupnice v metrech se jmény vysílačů.



Dynamický reproduktor průměru 170 mm, galvanicky oddělený vstup pro gramofon a výstup pro další reproduktor, magické oko, dvoustupňová tónová clona. Výstupní výkon max. 2 W, napájení ze sítě 120, 150, 220 a 240 V, příkon max. 52 W.



V rádiu byly vyměněny skoro všechny svitkové kondenzátory,elektrolyt který nebyl výroby Tesla a měl menší kapacitu než má být.Dále byly dány elektrolyty do původních pouzder(kdosi už měnil ), odpor na patici magického oka,magické oko bylo mrtvé.

Rádio je  funkční

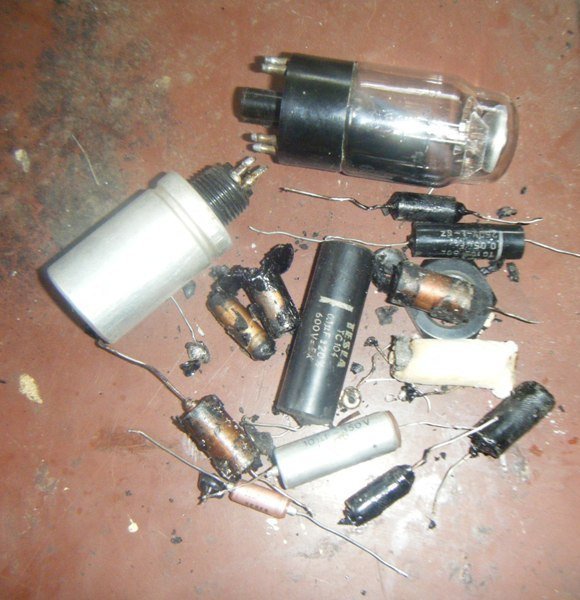

vadné součástky
vadné součástky
původní stav
původní stav

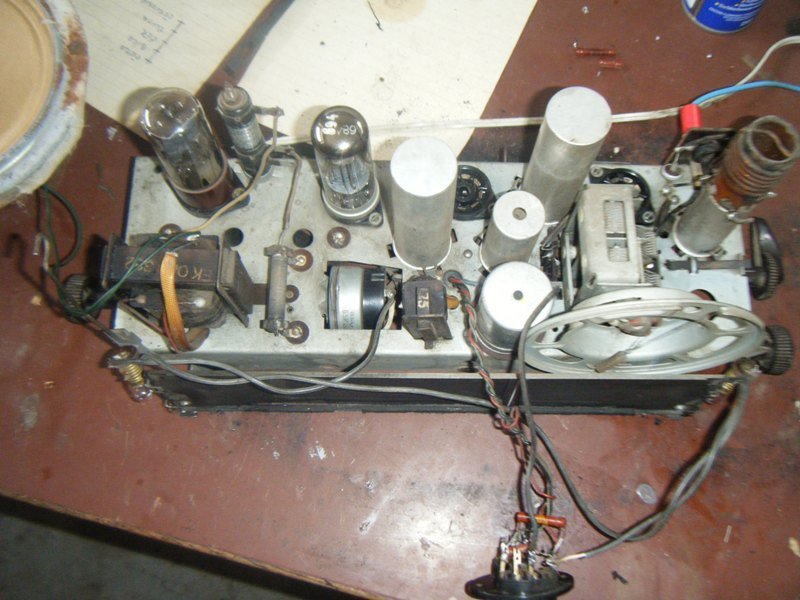

Snímek 215.jpg

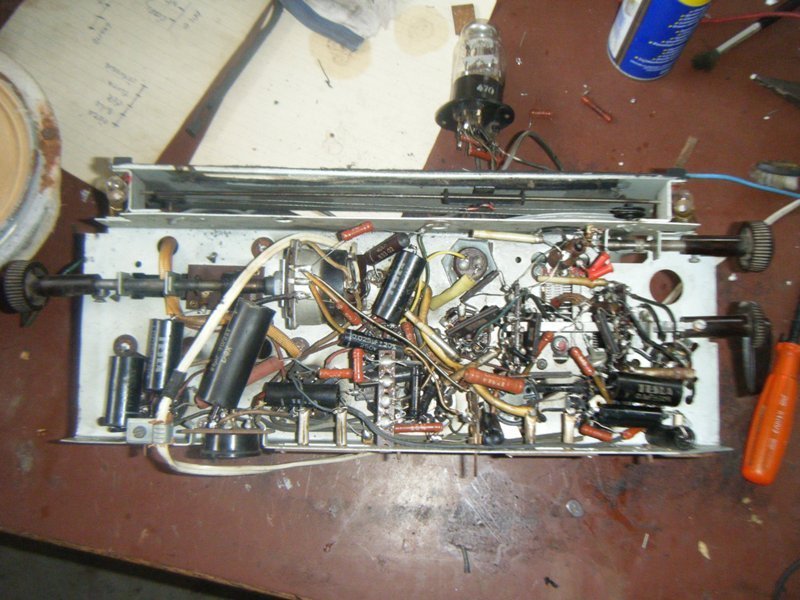

Snímek 216.jpg

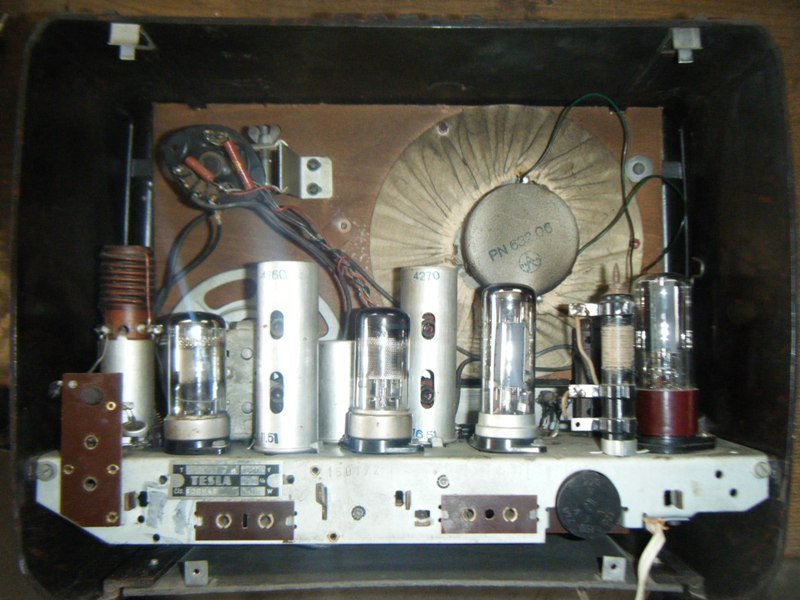

Snímek 220.jpg

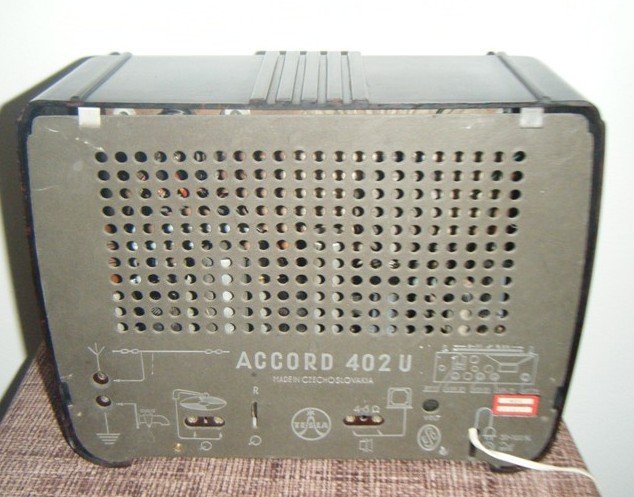

Snímek 224.jpg

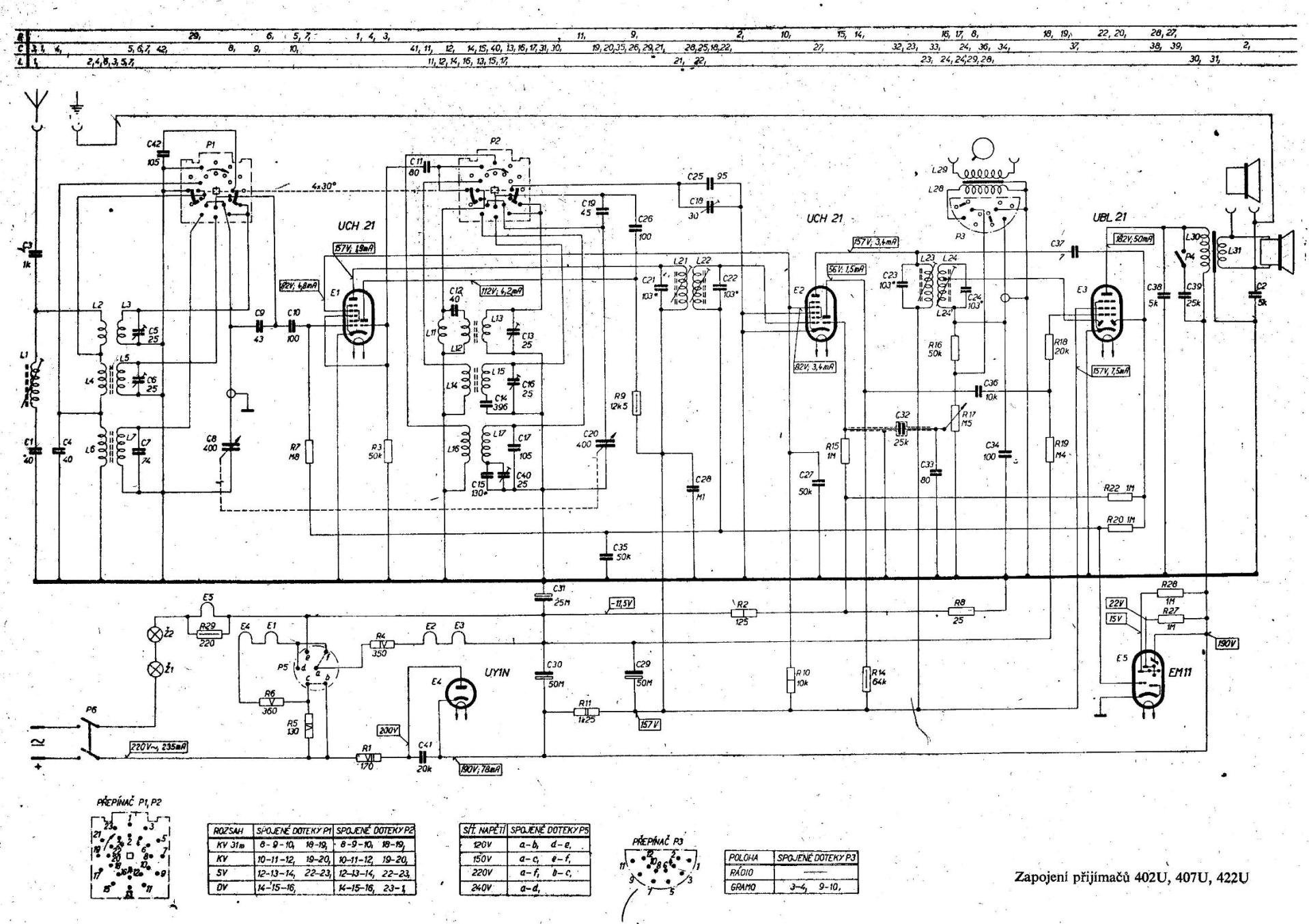

Schéma 402U  717.39kB
